电动机接线

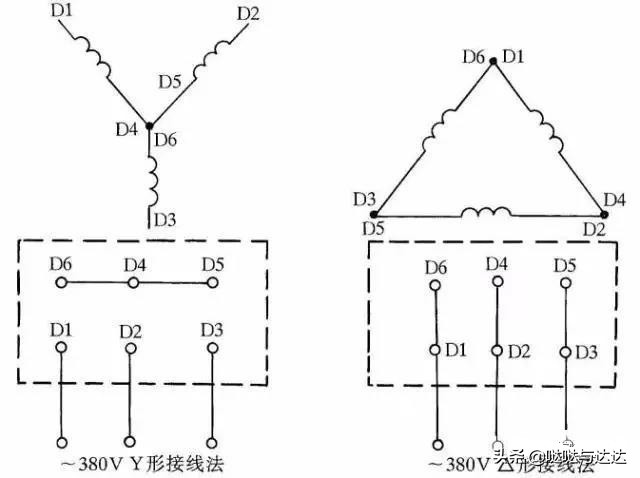

三相交流电机的接线框一般引出六个端子。当电机铭牌上标有Y接法时，D6、D4、D5接法，D1~D3接电源。三角形接法，D6和D1接，D4和D2接，D5和D3接，然后D1~D3接电源。请参考图1所示的连接方法。

三相吹风机接线

有些三相吹风机有6个接线端子，接线方法如图2所示。三角形接法应接220V三相交流电源，Y形接法应接380V三相交流电源。一般3寸、3.5寸、4寸、4.5寸机型都是按照这个方法连接的。其他吹风机应根据其铭牌上标注的连接方法进行连接。

图2三相吹风机六个引线端子的接线方法

单相电容运转电动机接线

单相电机有多种接线方式。如果不需要接线，电机可能会烧坏。因此，在接线时，一定要看清铭牌上标明的接线方式。

图247显示了IDD5032单相电容电动机的接线方法。其功率为60W，电容器为耐压500V，容量为4 F的产品，图3(a)为正向连接，图3(b)为反向连接。

图3 IDD 5032单相电容电机接线方式

单相电容运转电动机接线

图4 JX07A-4单相电容电动机接线方式

图4显示了JX07A-4单相电容电动机的接线方法。电机功率为60W，交流电源为220V/50Hz，电流为0.5A，转速为每分钟1400转。选择耐压400~500V，容量8 F的电容，图4(a)为正向连接，图4(b)为反向连接。

单相吹风机接线

图5单相吹风机四个引线端子的接线方法

有的单相吹风机引出4个接线端子，接线方法如图5所示。并联法应接110V交流电源，串联法应接220V交流电源。

Y100LY系列电动机接线

目前广泛使用的是Y系列电机。y系列电机具有体积小、外形美观、省电等优点。接线方式有两种：一种是三角形，其接线端子W2接U1，U2接V1，V2接W1，再接电源；另一种是Y型，端子W2、U2、V2相连，另外三个端子U1、V1、W1接电源。接线见图6。

图Y100LY系列电机接线方式

低压变压器短路保护线路

目前机床的工作灯和行灯都是用低压变压器提供36V的安全电压。由于灯具在使用中经常移动，容易发生短路故障，导致保险丝熔断，甚至烧坏变压器。如果用36V小型中间继电器或36V交流接触器作为变压器的通断开关，可以避免变压器烧毁。如图7所示。

图7低压变压器短路保护电路

工作原理：S闭合后，按下按钮SB1，变压器输出36V的低电压，使继电器或交流接触器KA闭合。松开按钮SB1后，KA的自锁触点保持KA接合，继续给变压器供电。如果变压器二次发生短路故障，继电器线圈电压为零，那么KA就会失电释放，断开变压器的电源，保护变压器不受损坏。

双速电动机2Y/2Y接线方法

图8所示为2Y/2Y电机双速定子线组引线的连接方法。

根据图8(a)的连接是一种速度，根据图8(b)的连接是另一种速度。

图8双速电机的2Y/2Y接线方法

直流电磁铁快速退磁线路

当DC电磁铁被切断时，剩磁有时会造成不良后果。因此，我们必须设法消除剩磁。在图9中，YA是DC电磁线圈，KM是控制YA的启动和停止的接触器。当KM被占用时，YA被赋能并兴奋；当KM复位时，YA切断DC并快速消磁。

快速退磁的工作原理是：DC电磁铁断电后，交流电源通过桥式整流器和YA给电容C充电。随着电容C两端电压的不断增加，充电电流变得越来越小，通过YA的电流是交变的，因此

用交流电磁铁制动的三相异步电动机，有时会因制动电磁铁释放延迟而导致制动失败。电磁铁延时脱扣的原因是：虽然接触器主电路电源切断，但由于剩磁的存在，电机定子绕组产生的感应电动势作用在交流电磁铁上，使电磁铁不会立即脱扣。解决办法很简单。只要一个交流接触器常开触点串联到交流电磁铁的线圈上，通过断开电机电源和电机绕组线圈，电磁铁就可以立即释放。电路参见图10。中间回路YA为制动电磁铁，通电后制动器释放；断电后，雅立即刹车。

图10防止制动电磁铁释放延迟的电路

防止制动电磁铁延时释放线路

如果他励DC电机的励磁回路断开，会引起电机超速，造成严重的不良后果，因此有必要进行失磁保护。在励磁电路中，串联一个过电流继电器KI，其常开触点连接在控制电路中。当励磁电流消失或降低到设定值时，KI被释放，KI的常开触点断开，电机的电枢电源被切断，电机停止，从而避免了超速现象，如图11所示。

图11他励DC电机失磁保护电路

他励直流电动机失磁保护线路

当交流接触器辅助触头损坏到无法修复，需要紧急使用时，图12所示的接线方法可以满足紧急使用的要求。按下SB1，交流接触器KM接合。当释放按钮SB1时，KM的触点也作为自锁触点，使接触器自锁，因此KM仍保持啮合。图中的SB2表示停止按钮。停止时，按SB2需要稍长时间。否则，手松开按钮后，接触器又会闭合，这样电机就会继续运转。这是因为虽然切断了电源电压，但由于惯性，电机的转子仍在转动，其定子绕组会产生感应电动势。一旦急停按钮快速复位，感应电动势将直接作用于接触器线圈，使其再次吸引，电机继续运转。当线圈电压为380V时，接触器可以接线，如图12(a)所示；当线圈电压为220V时，接触器可以接线，如图12(b)所示。图12(a)中的接线有一个缺陷，就是当电机停止运转时，它的引线和电机都带电，导致维修不安全。因此，这种电路只能在紧急情况下使用，并且在修理电机时，控制电机的总电源开关QS应该关闭，这一点要特别注意。

图12缺少辅助触点的交流接触器的应急接线

缺辅助触点的交流接触器应急接线

图13加密电机控制电路

为了防止电气设备的误操作，也为了防止非操作人员启动某些设备的开关按钮，可以采用加密电机控制电路，如图13所示。操作时，先按SB1键，再同时按加密键SB3，控制回路接通，KM线圈闭合，电机M启动。但是，非操作人员不知道加密按钮(加密按钮安装在隐蔽的地方)，所以他们不能操作该设备的开关。

加密的电动机控制线路

当电源电压低于交流接触器吸合线圈额定电压的85%时，起动接触器的衔铁会跳动，不能可靠吸合。如果在交流接触器的控制电路中串联一个整流管，用DC启动交流操作可以避免上述问题。交流接触器的低压启动电路如图14所示。按下按钮SB1，经过半波二极管VD整流的DC电压将施加到交流接触器KM线圈上，KM闭合。其辅助触点将使二极管VD短路，交流接触器将投入交流运行。

图14交流接触器低压启动电路

由于启动电流较大，这种电路只适用于不常工作的场合。电路中VD应选择耐压大于700V的二极管，电流应根据交流接触器的线圈电流确定。

交流接触器低电压启动线路

010-

HF-4-81系列发电机的控制电路如图15所示，与T2XV系列小型三相同步发电机配套使用。同步发电机励磁系统采用电气复相复励调压。发电机端电压经线性电抗器L移相后，再与发电机负载回路中电流互感器5TA~7TA的二次电压合并。经三相桥式整流器整流后，用于发电机GS励磁的自动调压。

HF-4-81系列发电机控制线路

单相电容电动机起动转矩大，起动电流小，功率因数高，广泛应用于家用电器，如电风扇、洗衣机等。为了便于维修和安装，本文介绍了该电机的常用接线方法。

图16(a)示出了可逆控制电路，其可以通过操作开关S2来改变电机的方向。这种电路一般用于家用洗衣机。图16(b)示出了具有辅助绕组的布线线路。转动开关S，可以改变辅助绕组的抽头，即改变主绕组的实际耐压，从而改变电机的转速。这种接线方式常用于电风扇。图16(c)显示了带反应器速度调节的电容电动机的接线。由于电抗器绕组的串联(在线路中起降压作用)，通过调节电抗器绕组的串联可以改变转速。目前，这种方法广泛应用于家用电风扇电路中。一般启动电机时，先拨“1”档，即高档位。此时电抗器不接线路，可以全压启动电机，然后拨“2”档或任意档位调节电机转速。

图16单相电容电动机电路

单相电容电动机线路

锥形JZ350混合器的管线如图17所示。工作原理是水泥、砂石混合后，操作者按下按钮2SBF，2KMF接触器线圈通电，使进料卷扬电机2M正转，料斗进料提升。当到达一定高度时，料斗的止动器与行程开关1SQ和2SQ碰撞，导致2KMF被切断并释放。此时料斗已经上升到预定位置，物料会自动倒入搅拌机，上升会自动停止。此时，当操作员按下下降按钮2SBR时，提升系统驱动料斗下降。当料斗下降到地面水平时，挡铁与行程开关3SQ碰撞，使2KMR接触器断电释放，下降自动停止，为下一次送料做准备。此时搅拌机物料准备就绪，操作人员再次按下3SB1和3KM接触器的电吸，供水泵电机3M运转，向搅拌机供水。同时，当时间继电器KT通电后，供水与原料成正比后(供水时间由KT时间继电器调节，根据原料与水的比例确定)，KT动作会延迟，这样3KM会自动释放，供水停止。加水后搅拌。按下1SB前进按钮，1KMF被电吸，1M被向前搅拌，搅拌后按下1SB停止按钮。出料时，按下1SBR按钮，1米倒置即可自动搅拌出混凝土泥浆。然后按1SB，接触器1KMR断电释放，1M停止转动，放电停止。

图17混凝土搅拌机电路

混凝土搅拌机线路

图18所示为自制绝缘检测仪电路，可用于监测电路绝缘，也可代替兆欧表检查电机和电器的绝缘电阻。当隔离开关QS闭合时，在相电压的作用下，整个绕组与接地外壳之间的泄漏电流流经绝缘层和电阻R1、R2。如果绝缘电阻符合标准(即绝缘电阻值大于0.5M)，泄漏电流很小，R2上的电压降小于氖灯灯泡的点火电压，Ne不亮；当任意两相或三相对套管的绝缘电阻同时降低时，泄漏电流大大增加，氖泡Ne被点燃，可判定绝缘不合格。

:图18 Sel

其中：I为电机的额定电流；u为单相电源电压；是电机的功率因数。计算工作电容时，起始电容为工作电容的1~4倍。

图19将三相异步电动机改为单相运行线

自制实用的绝缘检测器

继电器在长期通电过程中容易发生热老化，改变其动作特性。为了保持特性的一致性和稳定性，最重要的措施之一是定期检查热继电器。如图20所示，热继电器校准表主要由调压器TV、降压变压器T、电位器RP、410毫秒计等部件组成。

三相双金属(热继电器FR)应串联连接到测试电路。校准前，检查热继电器的刻度电流是否与电机的额定电流一致。然后给热继电器施加1.05IN的电流(额定电流，通过调节RP实现)，检查其同步性，即三相双金属片是否同时接触。如果不同步，用平口钳夹住双金属与支架的点焊，调整同步。同步调整后，先开始试验，给热继电器FR施加6IN电流，5s内不应动作；其次，运行测试，对FR施加1.05IN的电流，将热继电器加热到稳定的热状态。30分钟后，慢慢调整RP，使FR移动，然后稍微转动，断开FR触点。然后将测试电流增加到1.2IN，此时FR应在20分钟内动作。这样，热继电器的设置和校验就完成了。

校准时应注意以下两点：不允许用钳子弯曲双金属，以免影响保护的稳定性；检查连接线应有足够的截面积，以免影响动作时间。

图20热继电器校准表

三相异步电动机改为单相运行线路

在这种绝缘耐压测试仪可测灯中，待测灯与A、B端子相连，当按下按钮SB1时，中间继电器KA1通电并自锁。然后将调压器VT(110，输出0~250V)调节到被测电压值。如果需要调至1500V，将调压器VT调至电压表指示1500V(同理，耐2000V电压时调至电压表指示2000V)。时间继电器KT延时后，电源自动切断，如图21所示。

若被测对象绝缘击穿，电流迅速增大，过流继电器KI动作，KA2通电自锁，KA1失电，KA1常开触点切断主电路电源，蜂鸣器HA鸣响，SB2按下后所有电路关闭。操作本仪器时，应特别注意人身安全。工作带电时，禁止人员靠近高压试验区。

图21绝缘耐压测试仪线路

热继电器校验台

图22用一根导线传输接触信号的线路

在某些生产过程中，需要两地的生产人员传递简单的信息来协调工作。图22示出了用一根导线传输接触信号线路。两处各有一个双掷开关控制信号灯通信，信号灯安装在两处，一处一个。当A向B发出接触信号时，拨动开关S1，B的指示灯将点亮。B完成A指示的任务后，B可以将开关拨到“联系”位置，通知A工作已经完成。

绝缘耐压测试仪线路

图23所示的线路使甲乙双方都能向主控室发送联络信号。当A向主控制室发出信号时，按下按钮SB1，控制室的电铃将发出警报。同样，当B向主控室发送信号时，按SB2。甲乙双方的信号可以通过信号振铃的时间长短或次数来区分。

图23至控制室的单线信号线

用一根导线传递联络信号线路

热继电器多用于电机过流保护，但在一些集体用电单位或场所也可用作限流器。

具体制作方法如图24所示。当手动复位热继电器时，应拧下热继电器的复位螺钉。所选热继电器的额定电流一致

第二种方法是用一个耐压500V的2F电容和两个功率相同(220V/60W)的白炽灯泡做一个交流电源相序指示器，如图25(b)所示。

图25两个自安装交流电源相序指示器

工作原理：由于电容器的相移改变了一相的相位差，所以施加在HL1和HL2上的矢量电压是不同的，其规律是L2相的矢量电压大于L3相的矢量电压。因此，在根据图25(b)的连接之后，电容器连接到电源的L1相，因此可以看出灯泡的强光端是L2相，而弱光端是L3相。

用单线向控制室发信号线路

在无法确认电机六根引线的标记时，我们可以利用交流电源和灯泡检查电机三相绕组的头尾，避免绕组接错。

图26电机三相绕组头尾的两种测量方法

用交流电源和灯泡确定电机三相绕组的方法是：首先用36V的低压灯作为试验灯，将电机每相线圈的两个线端分开；然后，将两相线圈串联，再施加220V电源；剩余一相线圈接36V灯泡线后，灯泡亮，表示串联的两相首尾相接；当灯泡不亮时，表示头对头连接，如图26(a)所示。然后标出被测两相线圈的首尾，再将一相与原来与灯泡串联的单相线圈串联，另一相与灯泡连接。用同样的原理判断，电机三相绕组的头尾很容易区分。另一种方法是用万用表测量电机三相绕组的头尾。先用万用表测量电机的六个端子中哪两个端子是同相的，然后将万用表的DC mA档调到最低档，将探针接在三相绕组的某一组两个端子上，而电池的正负极接在另一相的两个端子上。如图26(b)所示，当开关S闭合时，如果指针的摆动方向大于零，说明连接到电池负极的端子和连接到万用表正极探针的端子极性相同(均可视为头)。以此类推，可以测出其他两相的首尾。

利用热继电器制作限电器线路

图27(a)和(b)是最简单的线开关检测器。测量电线路径时，灯泡会发光，耳机开关会响；当线路断开时，耳机不响，灯泡不亮。这种方法简单易行，非常适合初学者制作工具和仪表或代替万用表进行测量。它的优点是便于携带。

图27由耳机和灯泡组成的简单线路断路器

两种自装交流电源相序指示器

图28示出了感应触笔的电路。它可以方便地测量导线的断芯位置。用于测量导线断芯位置时，将220V电源相线接在导线一端，然后用感应测量笔的探针网格靠近被测导线并沿线移动。如果LED在运动过程中突然熄灭，那么这就是导体损坏的地方。

图28测量导线通断的简单接线方法

测定电动机三相绕组头尾的两种方法

图29步进灯变压器升压或降压的一种方法

有些地方由于长时间网压低或夜间用电量减少，网压升高，一些电器不能正常工作或损坏。它可以通过灯用变压器升压或降压来满足需要，如图29所示。

采用这种方法要注意两点：一是行灯变压器二次端与外壳之间的连接线(保护接地线)在接线前必须拆除；第二，需要注意的是，灯变压器的初级和次级绕组的电流不能超过它们各自的额定电流值。

用耳机、灯泡组成简易测线通断器

图30所示的简单方法可以用来检查晶闸管是好是坏。当开关S断开时，灯泡不亮，但当开关S接通时，灯泡亮了，这意味着晶闸管可以导通，w

如果电机潮湿笨重，很难取出放入烤箱烘干。电焊机的低压电可以通入电机的三相绕组中，通过电流对电机进行加热干燥。该方法适用于烘干20~60kW电机，电焊机容量应根据电机容量选择。流过电机绕组线圈的电流可以用电焊机调节，但要注意，烘干时流过电机的电流不能超过电机本身的额定电流太多，电机和电焊机的温度不能升得太高。参见电路图31。

图31带电焊机的烘干电机电路

一种简易测量导线通断的接线方法

将变压器绕组一侧短路，用自耦变压器在另一侧施加电压，使额定电流在变压器绕组中流动，利用绕组铜损(I2R)产生的热量加热变压器，可以达到干燥变压器的目的，如图32所示。该方法简单实用，干燥温度快。但所需自耦变压器容量也较大，一般比干式变压器大10%以上。此外，这种方法还容易出现局部过热，耗电量大。所以一般只适用于干式变压器容量不大的情况。出于安全原因，电压通常从变压器的低压侧施加，而高压侧短路。对于三绕组变压器，只能有一个绕组与电源相连，另一个绕组与地短路，第三个绕组应该开路。使用短路干燥法时，应注意短路侧的电流不能超过该侧的额定电流太多。

图32变压器短路干燥方法

用行灯变压器升压或降压一法

有些地区的电压往往低于220伏；而有些地区的电压高于220伏；然后将现有的双绕组变压器接入自耦变压器，提高或降低供电电压；即能使额定电压220V的电器正常工作；如图33所示。当开关S处于“升压”位置时；变压器相当于自耦变压器；将电源电压增加6.3V；如果开关S被设置到“正常”位置；负载直接连接到电源；输出电压仍然是电源电压。图中黑点表示绕组的同名端。如果主连接线和次连接线更改为同名连接；输出电压会下降6.3V，采用这种连接方式；负载电流不得大于一次和二次的额定电流。如果电网电压经常比220伏低(或高)30 ~ 40伏；可选220V/36V变压器连接。

图33变压器的巧用

检查晶闸管一简法

单相自耦变压器的调压范围一般为0 ~ 250 V.但有时需要高于250V的可调电压，所以可以通过接线连续调节0~406V的输出电压，如图34所示。S在“1”位置时，输出电压为0 ~ 250V；当S设置在“2”位置时，输出电压为220~406V。

图34用于扩展单相自动电压调节器的电压范围的线

用电焊机干燥电动机线路

单相自耦调压器广泛应用于工厂。接线电路如图35(a)所示。

三相自耦调压器的接线电路如图35(b)所示。这种接触式自耦调压器是可调的，可作为电器设备带负载进行无级调压。三相自耦调压器由三个单相自耦调压器叠加而成。刷子同轴旋转，并通过Y形连接件连接。

图35单相和三相自动耦合调压器的接线

变压器短路干燥法

测试三相交流电时，如果带电线路较长，即使三相交流电缺一相电源，用一般的电笔测试也很难判断哪条线路缺相(由于线路较长，平行线路之间产生的电容容量增大，导致未带电线路中产生感应电)。为了快速准确地判断，可以在普通低压测试笔的氖泡上并联一个1500pF的小电容，使笔发光

在实际工作中，电气设备通常是双电源和对称的。当手头只有一个单电源时，如图37所示连接，这样它就可以用作双对称电源。

图37单电源转双电源线路

巧用变压器

保护性限制装置通常安装在车间内安装的行车和起重机的提升电机上。电机通电后，必须避免因人为失误、接触器触点粘连或铁芯极面不干净而导致的超限或超范围工作。因此，限制器被广泛应用于工厂和企业。介绍一种常见的限制器接线方法，主要用于限制行车上下电机。当吊钩高于极限位置时，会自动切断电机电源。这种方法一般是断开主电机的电源线，而不是用控制线控制接触器通断电机来停止限位。它的优点是在接触器触点熔在一起不能断开的情况下，限制器还能起到保护限位的作用。接线方法如图38所示。

图38限制器的接线方法

扩大单相自耦调压器调节电压范围线路

交流焊机的一般连接如图39所示。当断路器QS闭合时，按下按钮SB1，接触器KM将被电接合；松开按钮SB1，KM自锁触点自锁，焊机继续通电工作。按下SB2时，焊接机停止工作。

图39交流焊接机的一般连接

单相、三相自耦调压器的接线

带有一套硅整流器的交流弧焊机可成为交流/DC两用弧焊机，如图40所示。

中间电路中，VD1~VD4为四个硅整流二极管；R1~R4和C1~C4组成硅整流器的过压保护电路；FR是一个过电流继电器，它保护硅整流装置。当负载电流超过额定值时，电流互感器的二次电流相应增大，带动继电器FR动作，FR的常闭触点断开，接触器KM释放，触点断开切断焊机电源。硅整流器件用0.25kW风扇冷却设备。在图中，C5是滤波电容，R5是分压电阻。

图40自制交流/DC两用弧焊机
