双速风机kbo控制原理图(kB0双速风机控制图)
文/ 发布于2022-11-23 浏览次数:5819
双速风机
一、KBO简介
二、双速风机简介及实物配电图
三、双速风机控制原理讲解
一、KBO简介

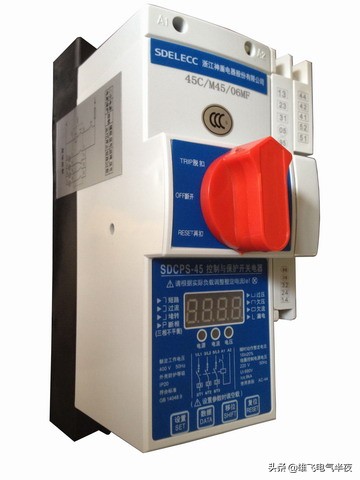

KBO是一种CPS控制和保护开关。保护开关统称为' CPS控制和保护开关'。CPS控制保护开关有多种产品。KBO不是唯一的一个。
KBO是集成断路器、接触器、热继电器和过流继电器、起动机动能、产品全寿命预警、故障记录和显示、三相不平衡无相、过压、欠压和失压保护、隔离器等元件的综合功能。
二、双速风机简介
双速风机属于异步电机变极调速,通过改变定子绕组的连接方式,改变定子旋转磁场的磁极数,从而改变电机的转速。
实物图

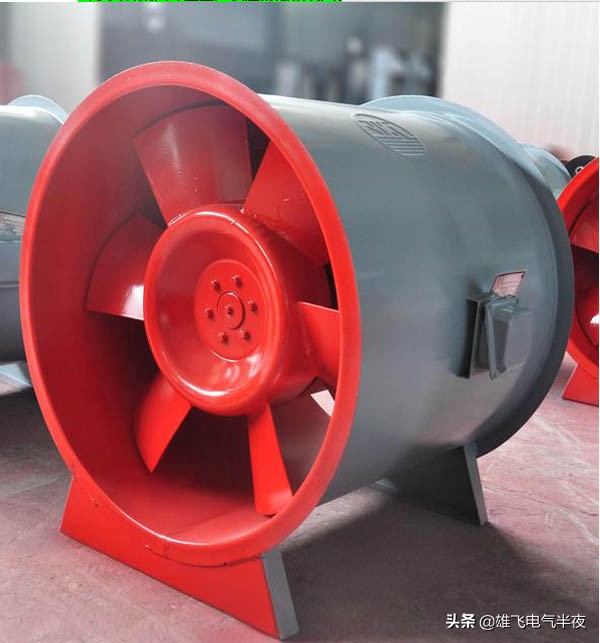

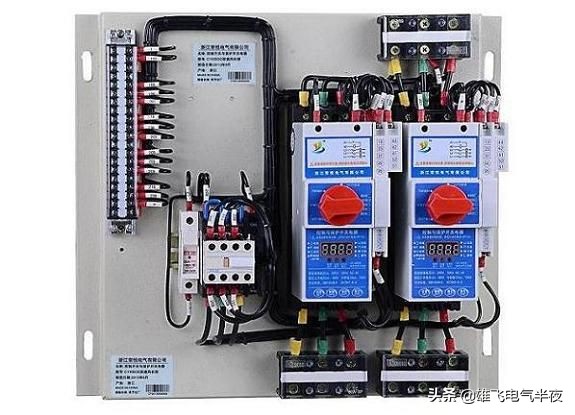

从下图可以看出,控制元件主要由两个KBO控制器和一个接触器组成,通过配电箱面板上的按钮实现风扇高低速的切换。

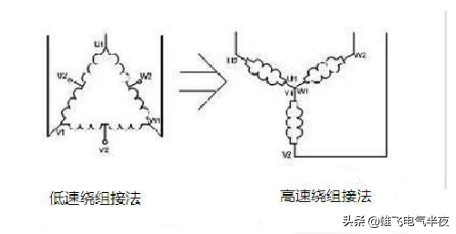

双速风机绕组接线
低速时看起来像三角形连接,高速时看起来像星形。
从上面两张图可以看出:
一套低速KBO和接触器,一套高速KBO。
风扇低速运转时,三相线ABC接1U1V1W的三个端子,2W2U2V的三个端子不接。
风扇高速运转时,三相线ABC接2W2U2V的三个端子,接触器闭合,1U1V1W的三个端子短路。
三、双速风机控制原理讲解

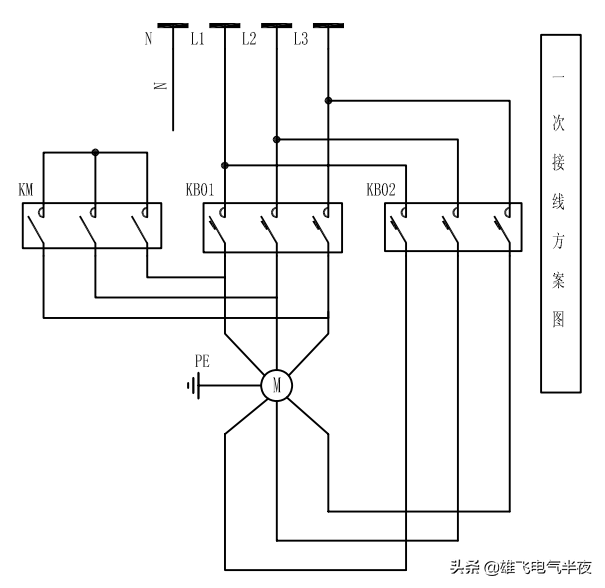

双速风机一次原理图
正常情况下,风扇低速运转用于通风。当发生火灾时,风扇立即切换到高速运转,并用作消防排烟风扇。这样一机两用,不仅降低了建筑成本,节省了空间,更重要的是大大提高了设备的效率和可靠性。如果排烟系统和防排烟系统完全分开,消防排烟风机只在发生火灾时投入运行,平时很少使用,那么就很难及时发现故障并得到维修,真正发生火灾时也很难保证运行顺畅。而双速风扇正好克服了这个缺点。它平时就像排气扇一样运转,出现问题能及时发现并修复,所以一直处于良好的准备状态。

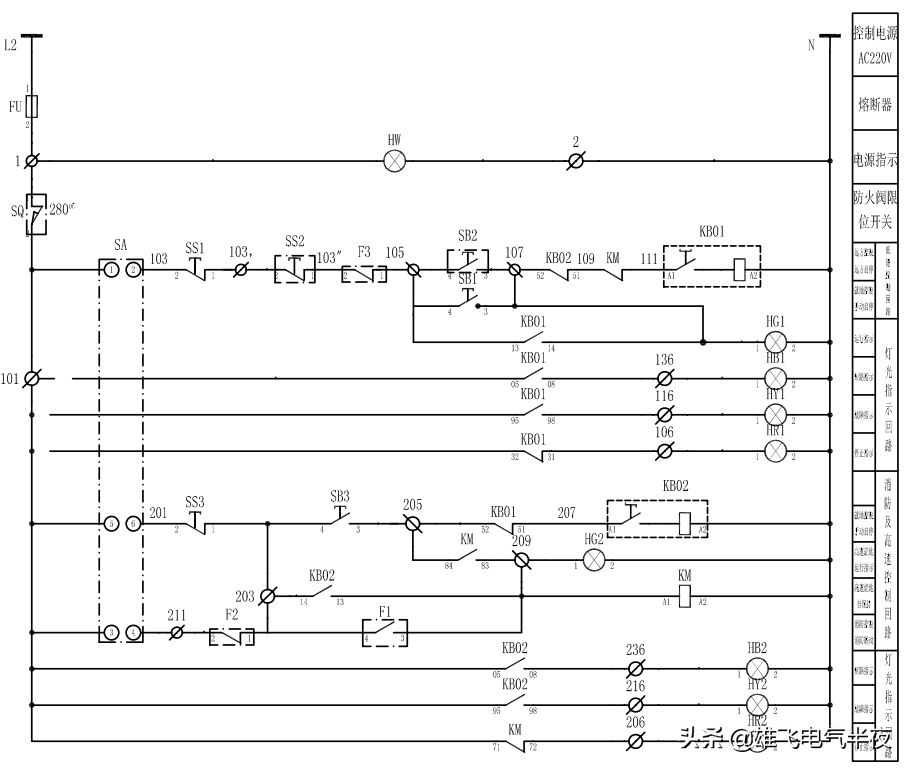

双速风机二次控制原理如下:

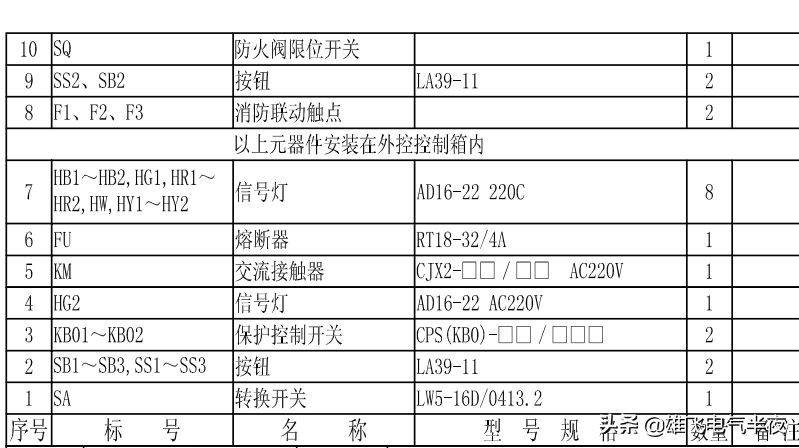

我们在看二次原理图的时候,首先要知道图中的符号代表什么元件,然后从左到右,从上到下看原理图。

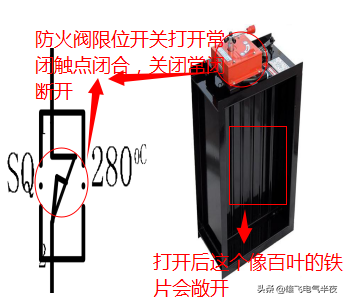

启动这张图有一个关键点,就是防火阀的限位开关只有在防火阀的限位开关常闭时才能启动。
这里可以引申出一个断层现象。当所有配电箱所有电路完好,遥控、现地控制、自动控制不能启动,指示灯不亮,风机完好时,要检查此处防火阀是否开启,常闭触点接线是否完好。
那么我们来分次解释一下二次原理图:

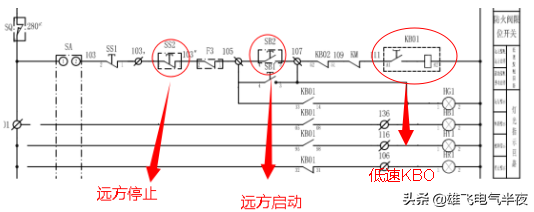

1)、低速风机手自动远方控制,远方启停

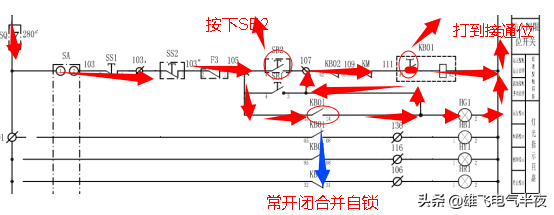

我们可以把它想象成一个智能建筑控制中心。通常情况下,值班人员可以在控制中心直接启动和控制低速风机的运行,对建筑物进行排风和通风。原理如下:当KBO1转换开关打开时,按下SB2启动按钮时,KBO1线圈通电,通过移动主触点接通主电路。同时,KBO1辅助触点常开常关并保持自锁,运行指示灯亮,低速风机运行。当值班人员按下SS2停止按钮时,KBO1线圈失电,可动的主动触点释放,主回路断开,辅助常开恢复原状,低速风机停止。
低速风机手动就地启动、就地停止
这里指的是风机配电箱,工作人员在配电箱前操作。按下SB1启动按钮时,KBO1线圈通电,主触点移动,主电路连接。同时,辅助触点始终开闭并保持自锁,运行指示灯亮,低速风机运行。当值班人员按下S1停止按钮时,KBO1线圈失电,可动的动触头释放,主回路断开,辅助常开恢复原状,低速风机

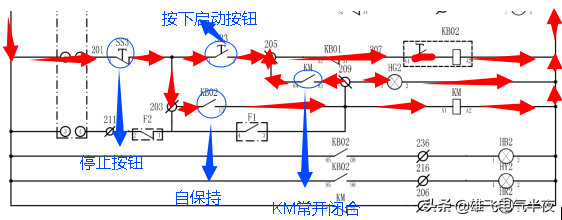

原理如下:当操作人员将KBO2转换开关转到ON位置时,按下SB3启动按钮,KBO2线圈通电,主触点移动。同时,辅助触点KB02常开常合并保持自锁,KM线圈通电,KM主触点接通且KM常开常合,主电路接通。运转指示灯亮,高速风扇运转。当值班员按下SS3停止按钮时,KB02线圈失电,可动动触头释放,KB02辅助常开恢复原状,KM线圈失电,常开恢复断开,主回路断开,高速风机停止。
高速风机手动就地控制、就地停止
原理是这样的:当建筑物或居民区发生火灾时,风机会立即转入高速运转,作为消防排气扇使用。该控制点位于建筑物或居民区的消防控制中心。当火灾释放时,火灾报警触发消防控制模块启动,消防联动常开触点F1闭合并恢复,接触器KM线圈通电,KM主触点闭合,KM辅助常开触点闭合,同时KBO2线圈通电,KBO2辅助触点常闭并自保持,KBO2移动主触点,运行指示灯亮,主电路接通,高速风扇运行。报警解除,消防联动常闭触点F2断开,接触器KM、KBO2线圈失电,主回路断开,高速风机停止。

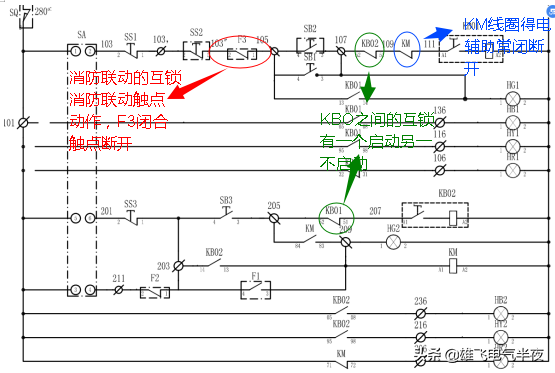

此时,估计你可能还有疑问,比如低速运转时能不能启动高速风扇?在这里我要再次说,不会出现这个问题,因为两者都是互锁的,低速运行时高速不影响启动,因为两者之间的互锁已经切断了高速启动时的低速电源。无论低速还是高速,都能保证设备的安全启动。画
如果不明白,可以在下面评论。如果不明白,可以在下面评论。对电气工程感兴趣的可以关注我,转载或收藏的可以私信领取这款双速风机的完整原理图。
