三相电机的正反转电工考试接线实物图(单相电机正反转接线原理)

电机的正反转电路是最基本的电路，也是必考题。在实际应用中广泛使用，如起重机、吊车等。

手推车、行车、车床等。单相电机和三相电机分别进行分析。

单相电机分为主绕组和辅助绕组，根据两种绕组的不同可以分为几类。可以简单的用万用表测量。一般运行绕组的电阻值为几欧姆，而起动绕组的电阻值在十欧姆到几十欧姆之间。

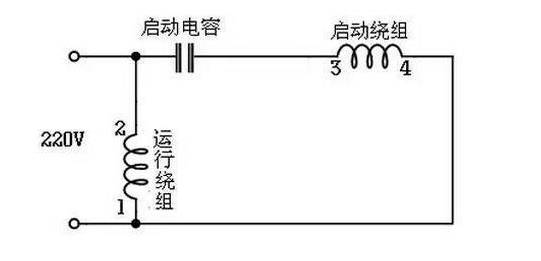

只有一个启动电容器的电动机

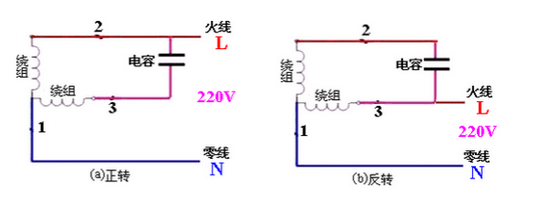

一个电容器

这个正反旋转很简单。

连接电容器的两端可以改变方向。

两个，两个电容电机

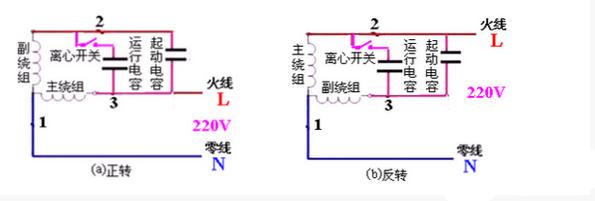

两台电容式单相电机的正反转

三相电机的三个绕组是一样的。如果是2KW以下的小功率电机，也可以通过加电容改成单相电机。三个出线端子中的任意两个接电容器的两极，电容器的一极和另一个出线接单相电。如果改变方向，只需要更换电容器的两极。这种改装方式只适用于小功率电机，改装后功率略有下降。

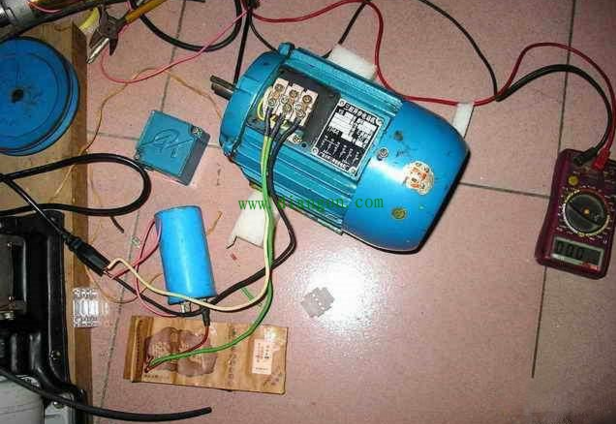

三相电机到单相电机

四、三相电机正反转

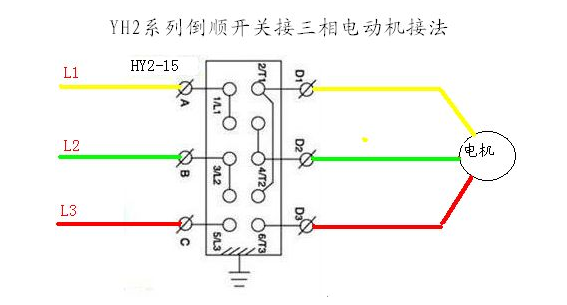

1.连接倒档开关。

三相电机连接反向开关

2.两个接触器的联锁控制

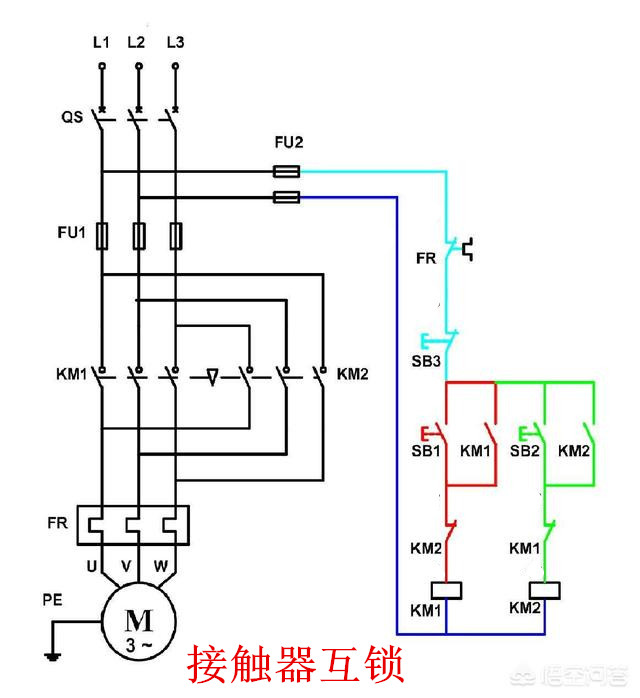

两个接触器互锁。

联锁电路非常安全，只能接合一个接触器，接触器的线圈是彼此的常闭点。实际接线时，按钮开关也应接入机械联锁，双重联锁更安全。

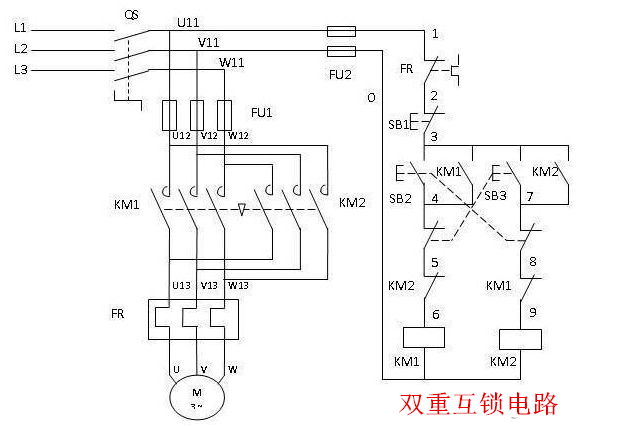

双重联锁电路

3.还有就是变频器和PLC还可以控制电机的正反转。

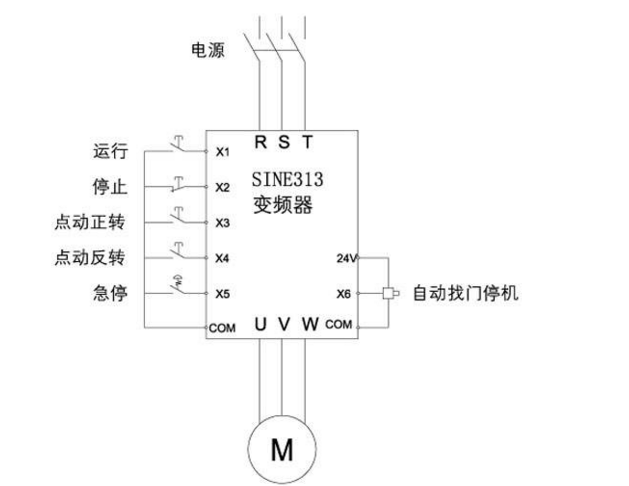

变频器控制电机正反转非常方便。

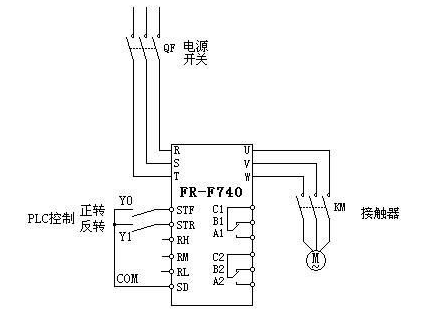

PLC控制电机正反转。

很简单的基本电路，喜欢的朋友可以按图布线。
