电力系统可分为大电流接地系统(包括直接接地、电抗接地和低电阻接地)和小电流接地系统(包括高阻接地、消弧线圈接地和不接地)。我国3 ~ 66 kV电力系统大多采用中性点接地或消弧线圈接地的运行方式，即小电流接地系统。

单相接地是小电流接地系统中常见的故障。在10 kV配电线路的实际运行中，经常会发生单相接地故障，特别是在雨季、大风和大雪等恶劣天气条件下，单相接地故障发生的频率更高。

发生单相接地后，故障相对地电压降低，非故障两相相电压升高，但线电压仍然对称，不影响向用户连续供电，系统可运行1 ~ 2 h，这也是小电流接地系统的最大优点。但是，如果电网在发生单相接地故障后长时间运行，将严重影响变电站设备和配电网的安全经济运行。

单相接地故障的特征及检测装置

1、单相接地故障的特点

中心信号：警铃响，“某kV母线某段接地”光字牌亮，中性点经消弧线圈系统接地，“消弧线圈动作”光字牌亮；

监视绝缘电压表指示：故障相电压降低(不完全接地)或为零(完全接地)，其它两相电压升高，大于相电压(不完全接地)或等于线电压(完全接地)。接地稳定时，电压表指针不摆动；如果电压表一直摆，就是间歇性接地；

通过中性点消弧线圈接地系统，安装中性点位移电压表时，可以看到有一定指示(不完全接地)或相电压值(完全接地)的消弧线圈接地报警灯亮；

电弧接地时，产生过电压，非故障相电压很高。电压互感器的高压熔断器可能熔断，甚至电压互感器可能被烧坏。

2.真假接地的判断

电压互感器一相高压熔断器熔断，发出接地信号。发生接地故障时，故障的相对接地电压降低，其他两相升高，线电压保持不变。而高压熔断器一相熔断，一相地电压降低，另外两相不升高，线电压降低。

用变压器给空载母线充电时，断路器三相分时段合闸，三相对地电容不平衡，使中性点位移，三相电压不对称，发出接地信号。

这种情况只发生在手术过程中。只要母线和连接设备没有异常，就可以判断，当一条线路或一台变压器投入运行时，它就会消失。

系统中三相参数不对称，消弧线圈补偿度调节不当，系统反向运行时会发出接地信号。当系统在反向运行模式下运行时，这种情况经常发生。汇报调度后得知，可先恢复原运行方式，将消弧线圈断电，调整分接开关，再将系统重新投入运行，实现反向运行方式。

空载母线闭合时，可能会激发铁磁谐振过电压，发出接地信号。

这种情况在开关接通时也会发生，可以立即送线破坏谐振条件，消除谐振。

3.检测装置

绝缘监测装置通常采用三相五柱式电压互感器、电压继电器、信号继电器和监测仪表。

它由五个铁芯柱组成，包括一套一次绕组和两套二次绕组，均绕在三个中间柱上，其接线方式为Ynynd。

这种连接的优点是：第一辅助绕组不仅可以测量线电压，还可以测量相电压；第二辅助绕组连接到

根据信号和电压表指示，值班人员可得知接地故障已发生，确定接地相，然后向调度值班员汇报。但是，必须指出，绝缘监测装置是与母线共用的。

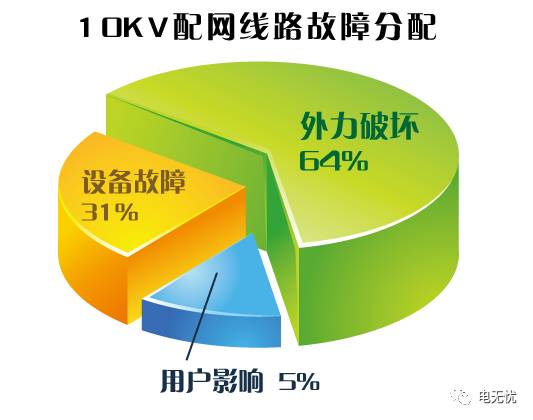

发生单相接地故障的原因

(1)导线对地或在横担上断线；

(2)导线在绝缘子内未绑扎或固定牢固，从横担或地面脱落；

由于风力过大，电线离建筑物太近；

配电变压器高压引下线断裂；

配电变压器平台10 kV避雷器或10 kV熔断器绝缘击穿；

配电变压器高压绕组单相绝缘击穿或接地；

绝缘子击穿；

线路上分支熔断器端部绝缘击穿；

在同一根电杆上架设上层横担的导线拉掉一端，放在下层导线上；

线路雷击；树木的短嫁接；鸟害；漂浮物(如塑料片、树枝等。);

单相接地故障的危害

1.对变电站设备的危害

10kV配电线路发生单相接地故障后，如果变电站10kV母线上的电压互感器检测不到电流，就会在开口三角形上产生零序电压和电流增大。如果运行时间过长，电压互感器会损坏。

单相接地故障后，还可能发生谐振过电压。谐振过电压是正常电压的几倍，所以严重的话会对变电设备的绝缘保护装置造成危害，造成变电设备绝缘部分的击穿，从而导致重大事故。

2.对配电设备的危害

单相接地故障还可能导致间歇性电弧接地现象。同时，谐振过电压可能击穿绝缘保护层，造成线路短路事故、配电变压器烧毁事故、线路上避雷器和熔断器绝缘击穿烧毁，还可能发生电气火灾事故。

3.对地区电网的危害

严重的单相接地故障可能会破坏地区电网的稳定性，引发更多的事故。

4.对人和动物的伤害

在发生导体接地等单相接地故障时，一旦配电线路继续工作，靠近配电设备的行人和线路巡检人员(尤其是夜间的线路巡检人员)很有可能发生跨步电压导致的触电，也有可能发生牲畜触电。

5.对供电可靠性的影响

10kV配电线路接地，除人工选线外，还会切断无单相接地故障的配电线路，暂停对其他用户的正常供电，直接影响供电企业的供电可靠性。

同时，单相接地故障不得不停止配电线路的运行，并对配电线路中的故障线路进行查找和修复。检修期间无法向用户正常供电，特别是在农作物生长期、大风雨雪等恶劣气候条件下，以及山区、林区等复杂地区和夜间，不利于查找和排除故障，会造成长时间、大面积停电，对供电可靠性影响很大。

6.对生产线的影响

10kV配电线路发生单相停电时，配电线路的接地会发生大量的对地放电，这是一种直接的电能损失。根据电力企业的相关规定，配电线路的接地操作不能超过2小时，一旦超过2小时，就会浪费大量的电力。

7、造成电能的损失

10kV配电线路接地过程中，平均接地电流在6-10a之间，按照目前的功率水平，大约会浪费34560kVH的电能。

单相接地故障的方法和处理

1.小电流接地自动选线装置

在10kV配电线路接地故障过程中，自动选线的整定设备可用于变电站小电流接地。这种小电流接地自动选线装置可以在接地前测量配电线路的接地情况。

同时，针对配电线路的实际应用，应更加重视小电流接地自动选线装置与零线的密切配合

在目前的配电系统中，大多数变电站都配有信号源，信号源位于配电线路的始端、中间和末端。指示器可以清楚地告诉我们故障的实际位置，并更快地处理线路故障。

3.其次，可以采取以下预防措施。

定期巡视配电线路，主要检查导线与树木、建筑物的距离，电杆顶端是否有鸟窝，导线在绝缘子内的绑扎或固定是否牢固，绝缘子固定螺栓是否松动，横担、拉线螺栓是否松动，拉线是否断裂或折断，导线弧垂是否过大或过小等。

配电线路上的绝缘子、分支熔断器、避雷器等设备应定期进行绝缘测试，不合格的应及时更换。

定期测试配电变压器，修理或更换不合格的配电变压器。

在农村配电线路上安装分支熔断器，可以缩小故障范围，减少停电面积和时间，有助于快速查找故障点。

在配电线路上使用更高电压等级的绝缘子，以提高配电网的绝缘强度。

4、单相接地故障处理后

配电线路发生单相接地时，变电站值班人员应立即做好记录，迅速向值班调度员及相关责任人员汇报，并根据值班调度员的命令查找接地故障。当某条线路的断路器断开，接地现象消失时，可以判断为故障线路。
