三相电机功率计算公式推导(3相电机功率计算)

众所周知，电机的功率要根据生产机械所需的功率来选择，使电机尽可能在额定负载下运行。选择时注意以下两点：

电机功率过小，会出现“小马拉大车”现象，导致电机长期过载，发热损坏其绝缘，甚至烧毁电机。

电动机功率过大，其输出的机械功率不能得到充分利用，功率因数和效率不高，不仅对用户和电网不利，还会造成电能的浪费。最重要的是所有传动部件的传动功率都会过大，导致传动部件选择过大，设备投资浪费严重。

这些是电机功率计算中最常见和最严重的问题。如何才能计算出最合理的电机功率表，选择合适的电机驱动设备？

首先要了解电机电流的计算公式，然后计算电机功率的计算公式。这里以普通三相电机功率计算为例。

一、三相电机电流计算公式：

I=P/(1.732*U*cosfi)

比如三相电压U=0.38KV，cosfi=0.8，则I=p/(1.732 * 0.38 * 0.8)=1.9P。

根据经验，220V:KW/6A，380V:KW/2A，660V:KW/1.2A，3000V:4KW/1A

电机功率计算公式：(常用三相电机功率计算)

P1=1.732*U*I*cos

其中，P1(W)为三相电机的功率，U(V)为线电压，I(A)为线电流，cos功率因数通常为0.8。

三角形连接，计算公式为：P2=3*P1

也就是三相电源Y接法的三倍功率。

下面以三相异步电动机功率计算公式为例来说明：

二、什么是三相异步电机？

电机也叫马达，分为普通电机和一步电机。其中，三相异步电动机种类繁多，应用广泛。通常根据电机结构尺寸、保护形式、冷却方式、速度类别、机械特性、转子结构和使用环境进行分类。三相异步电动机是一种由380V三相交流电源(相位差120度)同时供电的电动机。由于三相异步电动机的转子和定子旋转磁场同向不同速旋转，存在转差，故称为三相异步电动机。

众所周知，三相异步电机是我们常见的电机类型，三相异步电机的功率计算公式为P=3*U*I*cosj，这是一个基本公式，有一定的局限性。本文对三相异步电动机的这个功率计算公式的基础知识做了详细的总结。

三相电路：

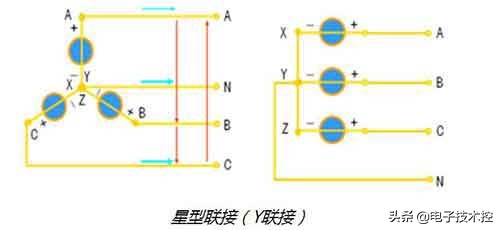

将三个绕组的X、Y、Z端连接在一起，引出始端A、B、C的连接方式称为星形连接，也叫Y连接。X、Y、Z连接在一起的点称为Y接法对称三相电源的中性点，用n表示。

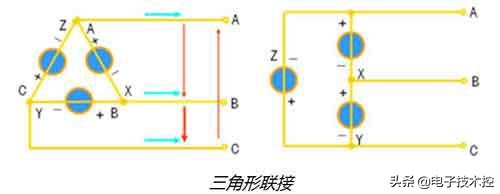

将三个绕组的首尾依次连接的连接方式称为三角形连接。如下图所示

端子(火线):起始端子A、B、C引线；中性线：中性点N引出，无中性线连接；

线电压：端线之间的电压；相电压：每相电源的电压。

线路电流：流经终端线路的电流；相电流：流过每一相的电流。

这个计算三相异步电动机功率的公式也适用于其他三相对称电路，只要负载对称，P=3*U*I*cosj。

三、三相异步电机功率计算公式解释

三相异步电动机功率公式：P=3*U*I*cosj

这个公式适用于三相对称负载的电路。这个公式只有在三相异步电动机用于三相对称负载时才有效。

p是电机输入的有功功率；u为电机电源输入的线电压；I是电机电源输入的线电流。

cosj——是电机的功率因数。

j是相电压和相电流之间的相位差角。

三相异步电动机功率计算公式的推导

三相对称负载电路总功率等于每相功率的3倍，即P=3*u*i，

其中包括：

u是平均相电压；I是平均相电流；y连接：U=3u，I=iP=3*1/3 *

三相3kV电机，四千瓦一安培。

三相和六千伏电动机，八千瓦和一安培。

注：以上均为三相不同电压等级的公式。详见电机铭牌，如：三相22OV电机，功率：11kw，额定电流：11*3.5=38.5A三相380V电机，功率：11kw，额定电流：11*2=22A三相660V电机，功率：110kw。

四、电机功率计算口诀

1、伺服电机步进电机，在选择电机功率时，主要参考惯量，并检查转矩。

2.选择异步电动机的电机功率时，起动转矩是主要参考。

以上是我们在电机功率计算中总结的一些计算技巧。希望对大家有所帮助。

五、电机功率计算选型注意事项：
