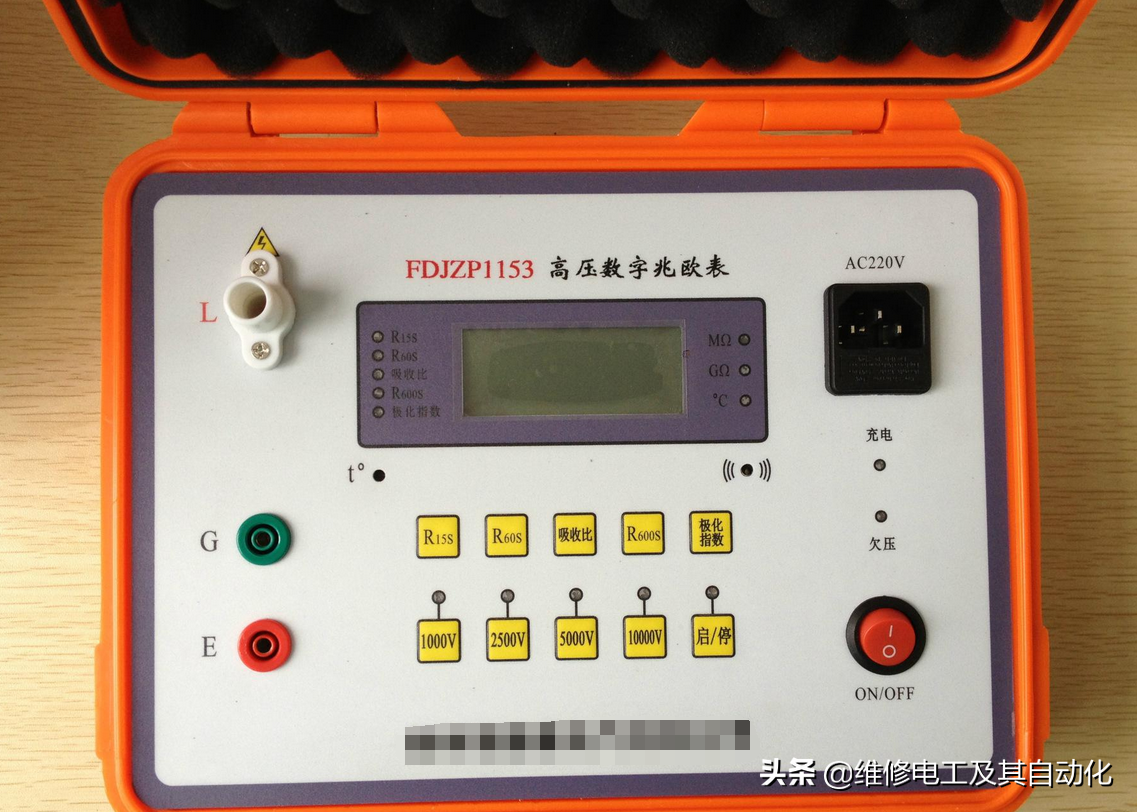

电子兆欧表测量电机绝缘(怎么用兆欧表测量电机的绝缘电阻-)

测量电机的绝缘电阻是指测量电机绕组对外壳和绕组之间的绝缘电阻。对于修复后的电机，测量其绝缘电阻是必须完成的一项基础工作。操作应如下：

(1)测量一般交流电动机的绝缘电阻时，若每相绕组的始端和末端均引出外壳，则应断开每相之间的连接线，分别测量每相绕组对外壳的绝缘电阻，即绕组对地的绝缘电阻；然后测量各相绕组间的绝缘电阻，即相间绝缘电阻。如果只有绕组的始端或末端引出外壳，则应测量所有绕组对外壳的绝缘电阻。

(2)对于绕线式转子电动机，应分别测量定子和转子绕组的绝缘电阻。

(3)对于多速多绕组电动机，应逐个测量各绕组对外壳的绝缘电阻和绕组间的绝缘电阻。

(4)对于DC电机，应分别测量电枢回路绕组、串联绕组和并联绕组对外壳以及相互之间的绝缘电阻。

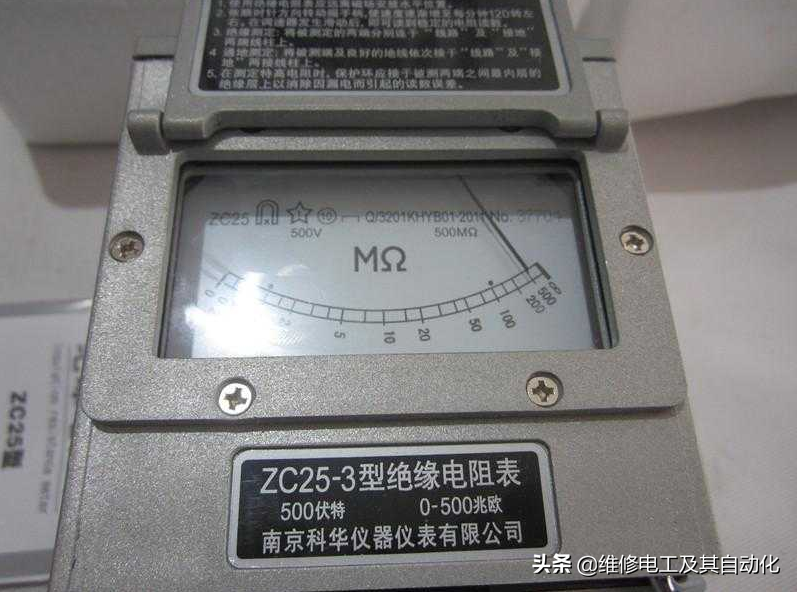

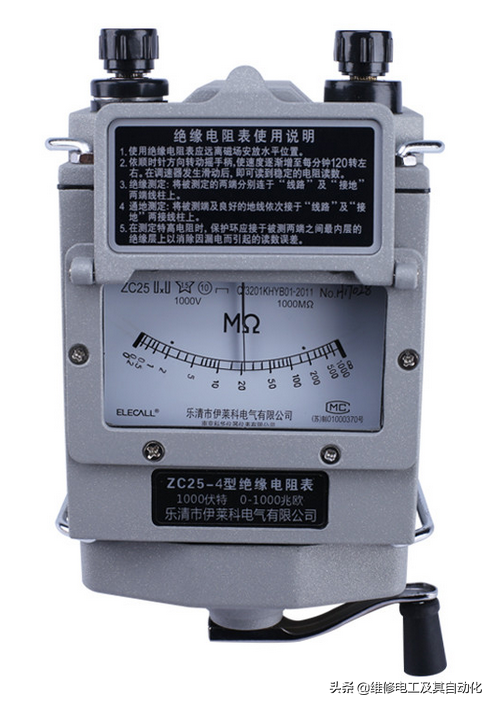

(5)通常，兆欧表用于测量绝缘电阻。根据被测电机绕组额定电压的不同，使用不同等级的兆欧表。对于额定电压低于500伏的电机，可以使用500伏兆欧表。

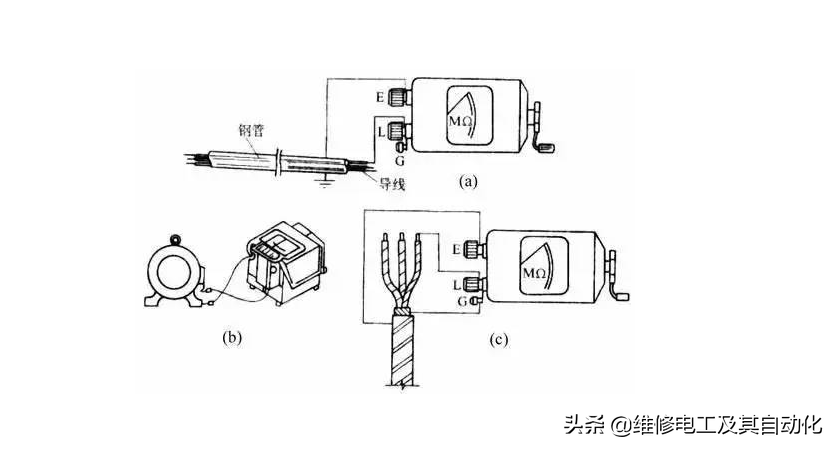

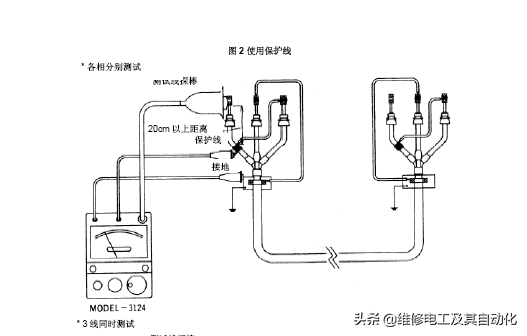

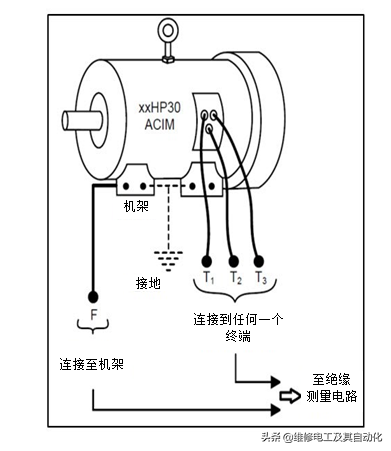

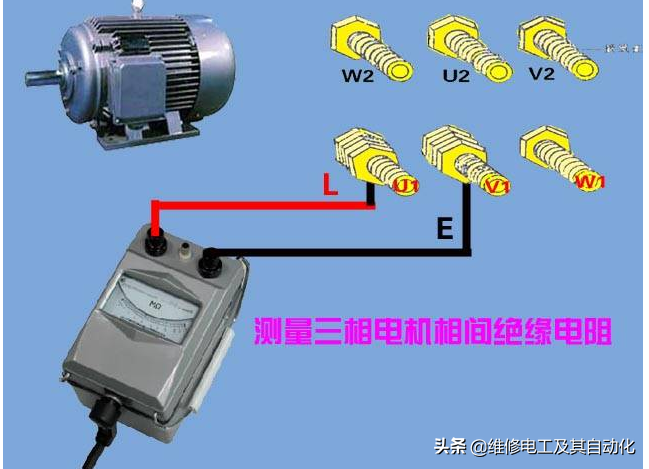

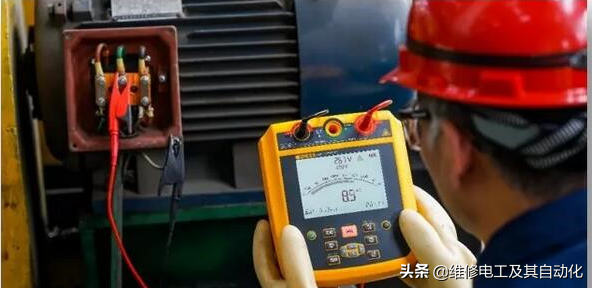

(6)测量时，应先断开电机与电源的连接，兆欧表上用于接地的一端与电机外壳连接，另一端依次与被测绕组连接；然后均匀的摇动手柄(速度应该是120转/分)。当指针稳定时，兆欧表的读数就是绕组对地的绝缘电阻。借助绕组的六个引线连接器，可以测量绕组各相的绝缘电阻。测量时，可将兆欧表的两个接头依次接到各相绕组的引线接头上，依次测量各相间的绝缘电阻。

(7)电动机的绝缘电阻不应低于下列公式的计算值：

绝缘电阻(兆欧)=[电机额定电压(V)]/[(电机额定功率/100) 1000]
