电动机的选择

电机种类繁多，结构各异，适用于不同的场合。在选择电机时，首先要根据负载特性、安装位置、运行方式、配套机械的使用环境来选择，从技术和经济两方面综合考虑后再确定选用什么类型的电机。

对变速调速没有特殊要求的一般机械设备，可选用机械特性硬的鼠笼式异步电动机。对于要求起动特性好，小范围内调速平稳的设备，一般应选用绕线式异步电动机。对于有特殊要求的设备，可选用特殊结构的电机，如小型提升机、起重设备等，也可选用锥形转子制动电机。

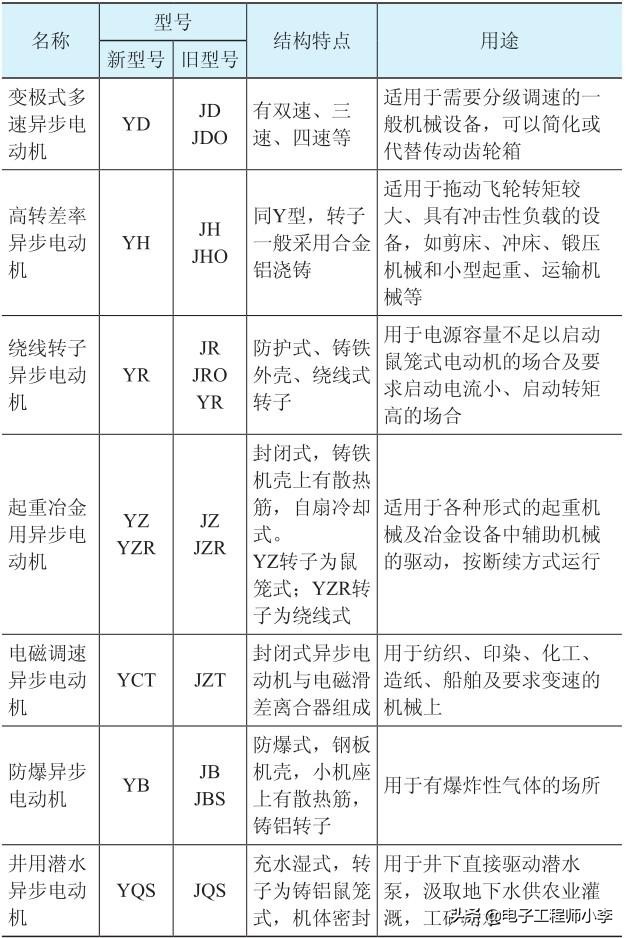

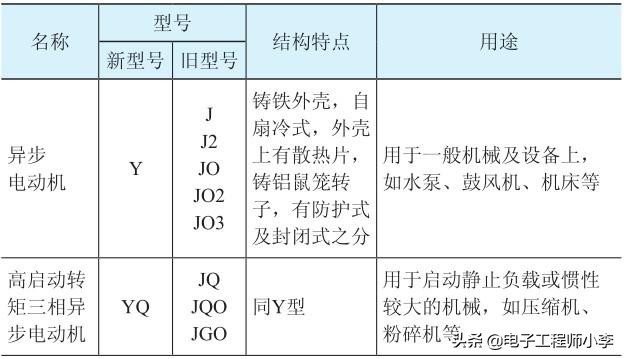

三相异步电动机的型号、结构特点和用途见表7-2。

表7-2三相异步电动机的型号、结构特点和用途

电动机容量(功率)的选择

电动机的功率应根据生产机械所需的功率来选择，尽量使电动机在额定负载下运行。实践证明，负载为额定负载的70% ~ 100%时，电机的效率最高。如果电机容量过大，就会出现“大马拉小车”的现象，其输出的机械功率得不到充分利用，功率因数和效率都不高。如果电机容量过小，就会出现“小马拉大车”的现象，造成电机长期过载，发热损坏其绝缘，甚至烧毁电机。一般对于直驱的电机，容量应为负载功率的1 ~ 1.1倍;对于皮带驱动的电机，容量应为负载功率的1.05 ~ 1.15倍。

此外，在选择电机时，还应考虑配电变压器的容量。一般情况下，直接启动时最大电机的功率不应超过变压器容量的30%。

电动机转速的选择

根据电机驱动的机械的转速要求，选择相应转速的电机。如果联轴器用于直接传动，电机的额定转速应与生产机械的转速相同。如果采用带传动，电机的额定转速不应与生产机械的额定转速相差太大，其速比一般不应大于3。如果生产机械转速和电机转速相差较大，可以选择比生产机械转速稍高的电机，再加一个减速器，使两者都以各自的额定转速运行。

在选择电机转速时，不宜选得太低，因为电机额定转速越低，极数越多，体积越大，价格越高。但高速电机启动转矩小，启动电流大，电机的轴承也容易磨损。因此在工农业生产中，多选用同步转速为1 500 r/min(四极)或1 000 r/min(六极)的电机，适用性强，功率因数和效率高。

电动机防护形式的选择

电机的保护形式有开式、保护式、封闭式和防爆式。应根据电机的工作环境进行选择。

敞开式电机内部的空气可以顺畅地与外界交流，散热条件很好，但其带电和转动部分没有特别的保护，只能在干燥清洁的工作环境中使用。

保护电机有防滴、防溅、网罩，可以防止水滴、水浆从某一方向落入电机。虽然其散热条件比敞开式电机差，但应用广泛。

封闭式电机的外壳是全封闭的，广泛应用于多尘和潮湿的场所。

防爆电机外壳密封结构严密，机械强度高，在有爆炸性气体的场合应采用封闭式电机。

:

电动机的安装

1.电机基础的安装

(1)固定基础的安装

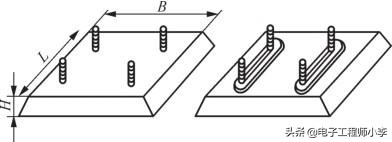

如果电机的安装地点长期固定，其基础可采用混凝土结构。基础形状如图7-9所示。基础高出地面的高度h一般为100 ~ 150 mm，具体高度取决于电机的规格、传动方式和安装条件。底座的长度l和宽度b应根据底板或电机底座的尺寸确定，每边应比电机底座宽100 ~ 150 mm。基础深度一般为地脚螺栓长度的1.5 ~ 2.0倍，以保证埋设的地脚螺栓有足够的强度。基础质量应为机组质量的2.5 ~ 3.0倍。

图7-9电机基础

浇筑基础前，应挖好基坑，夯实底部，防止基础下沉。然后在坑底铺上一层石头，用水淋透夯实，然后在石头上垫上基础模板，或者在浇筑混凝土的木架上铺上木板，埋上地脚螺栓。

浇注混凝土时，必须保持地脚螺栓的位置不变和垂直。浇注时速度不能太快，边浇注边用铁钎捣实。混凝土浇完后，在基础上覆盖草袋，并经常洒水，保护草袋不被弄湿。养护7天后即可拆除模板，然后继续养护7 ~ 10天，即可安装电机。

在容易发生振动的地方，电机的底座基础应铸造成锯齿形，以增强抗震性能。

(2)未固定基础的安装

如果电机安装位置长期不固定，电机功率较小，可以安装在木架上，木架用100mm200mm方木制作，埋入地下，用铁钎或木桩固定。

如果电动机是移动式的，功率比较小，也可以在使用地点用打桩的方法把电动机和被驱动的机械设备固定在一起。使用时应注意安装牢固稳定，防止电机过度振动和跳动。

2.地脚螺栓的嵌入

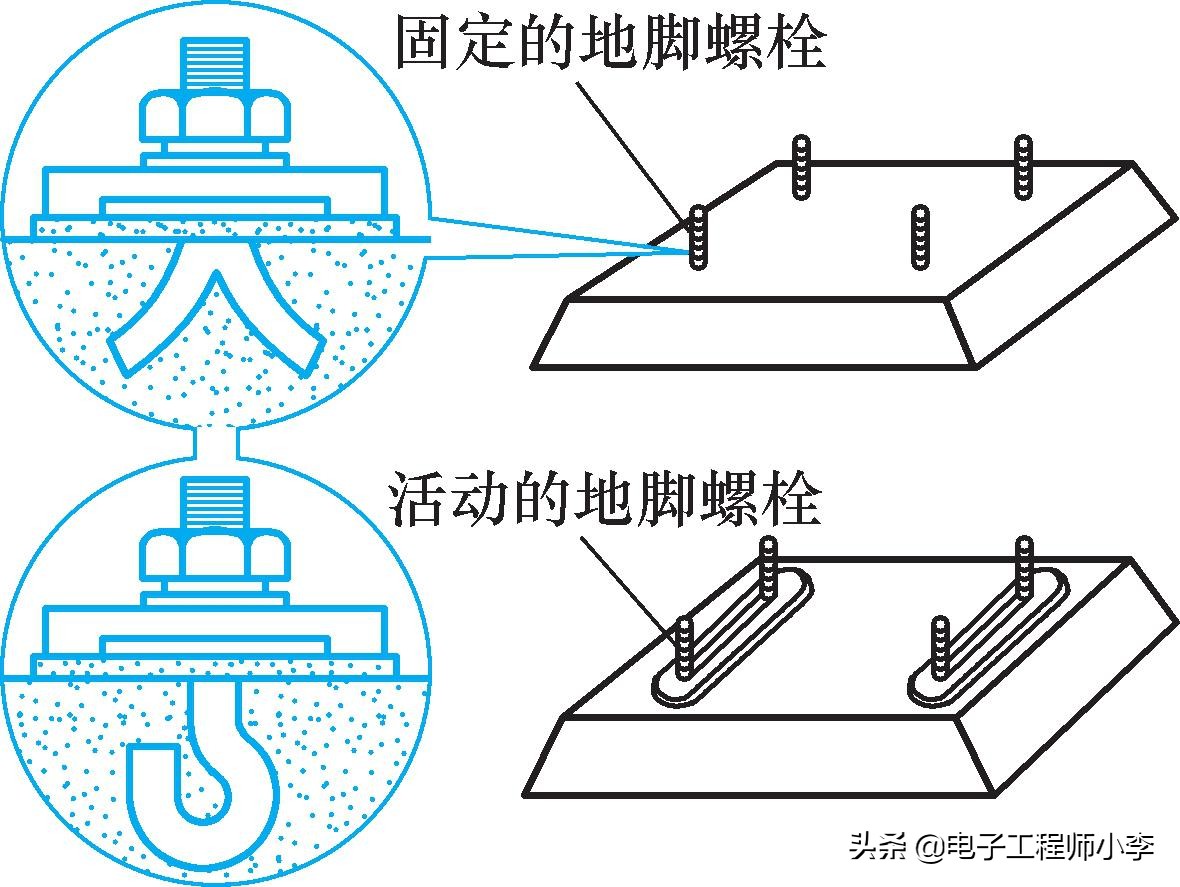

为保证地脚螺栓埋设牢固，埋入基础中的地脚螺栓一端通常呈人字形或钩形，如图7-10所示。埋设地脚螺栓时，埋入混凝土的深度一般为螺栓直径的10倍左右，人字形开口或挂钩的长度约为埋入混凝土中螺栓深度的一半。

图7-10地脚螺栓嵌入

安装到位

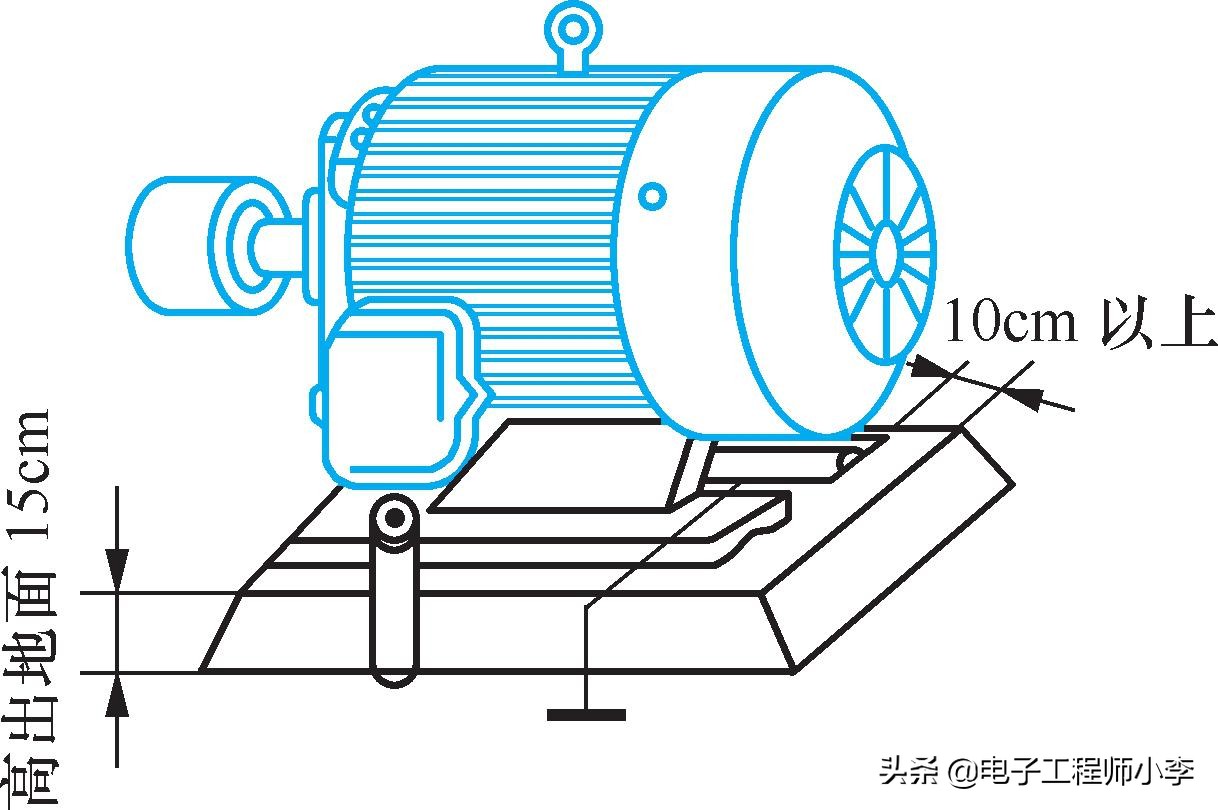

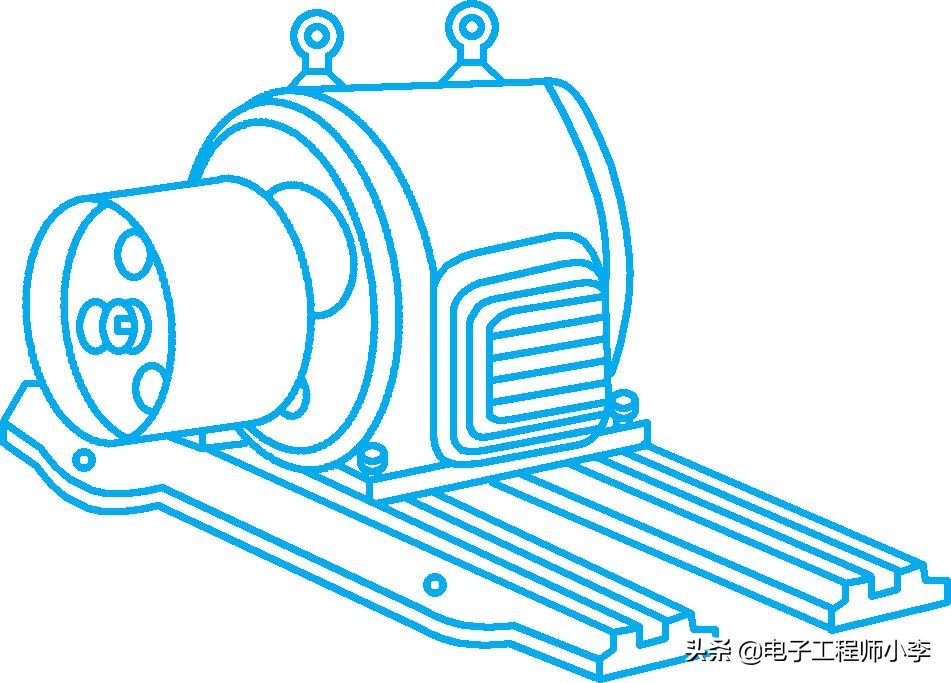

有两种方法可以将电机安装在混凝土基础上。一种方法是将电机底座直接安装在基础上，如图7-11所示。另一种是先安装槽轨，然后在槽轨上安装电机，如图7-12所示。后一种安装方式便于更换电机和调整安装。

图7-11混凝土基础上的电机安装

图7-12在槽轨上安装电机

短距离运输电机时，当质量在100kg以下时，可以用铁棒通过电机上部的吊环将其搬运到基础上，也可以将绳子绑在电机的吊环或底座上，用杠杆搬运。禁止将绳子绕在电机的胶带或转轴上，或通过电机端盖吊起电机。质量超过100kg的电机应使用起重机或滑轮(电动葫芦)吊装。为了防止振动，安装时要在电机和基础之间垫一层硬橡胶板，四角的地脚螺栓上要垫上弹簧垫圈。

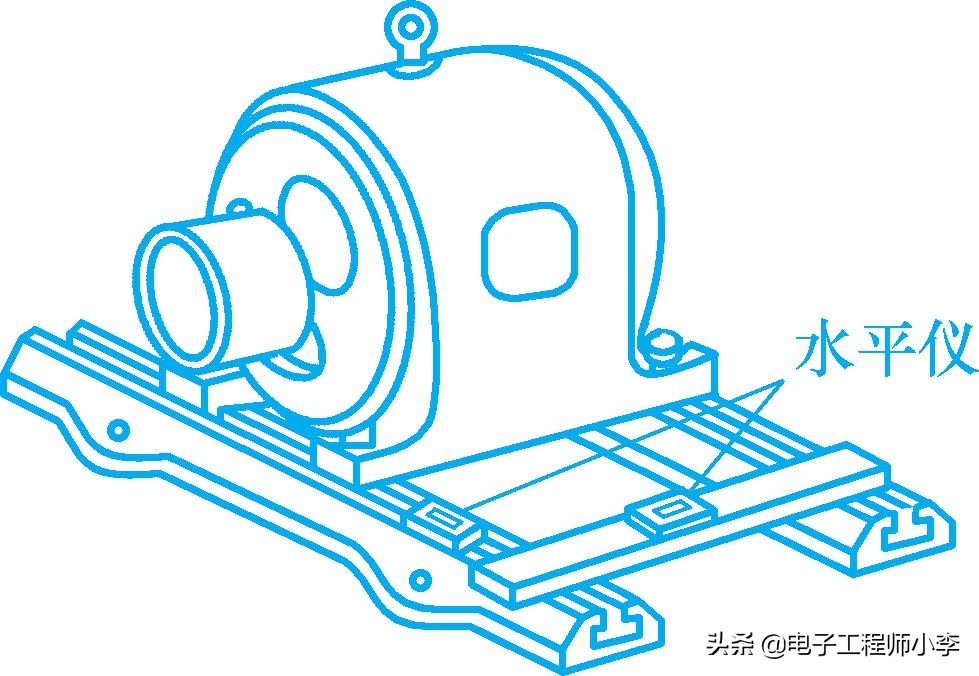

电机安装到位后，用水平仪对电机进行垂直和水平校正。如果不平，可在框架下垫一块厚度为0.5 ~ 5.0 mm的钢板进行校正，如图7-13所示。禁止在框架下使用木屑、竹片或铝片。否则，地脚螺栓拧紧时或电机运转过程中，木屑、竹片、铝片会变形或折断，影响电机的安装精度。

图7-13电机水平校正

4.电机传动装置的安装和校正

如果传动装置安装不当，会增加电机的负载，严重时会烧坏电机的绕组，损坏电机的轴承。电机有多种传动形式，如齿轮传动

齿轮传动时，电机的轴应与从动轴平行，两个齿轮的啮合要合适。两个齿之间的间隙可以用测隙规测量。如果间隙均匀，说明两轴平行，否则要调整。

(2)皮带传动装置的安装和校正

电机的两个滑轮直径要根据机械传动的要求进行匹配，传动比要满足要求。两个滑轮的宽度中心线应在一条直线上，安装时两轴必须平行，否则会损坏输送带，电机会振动，严重时会烧坏电机绕组。如果是平带，电机在运转过程中可能会造成脱带事故。

如果两个滑轮的宽度相等，可用一根细绳拉紧并紧靠在两个滑轮的端面上。如果细绳均匀接触A、B、C、D点，说明两轴平行，滑轮宽度中心线在一条直线上，可以使用电机，如图7-14所示。当细线距离CD一定距离时，松开电机的紧固螺母，沿轴向向前平移电机，直到A、B、C、D在一条直线上，然后拧紧固定螺母。

当A、B、D在一条直线上，C点与细线有一段距离时，说明两轴不平行。这时必须在电机后面(非传动端)的底座上加一个垫片把它抬高，这样A、B、C、D最后就在一条直线上了。

对于其他需要纠正的状态，可以类比。

(3)联轴器传动装置的安装和校正

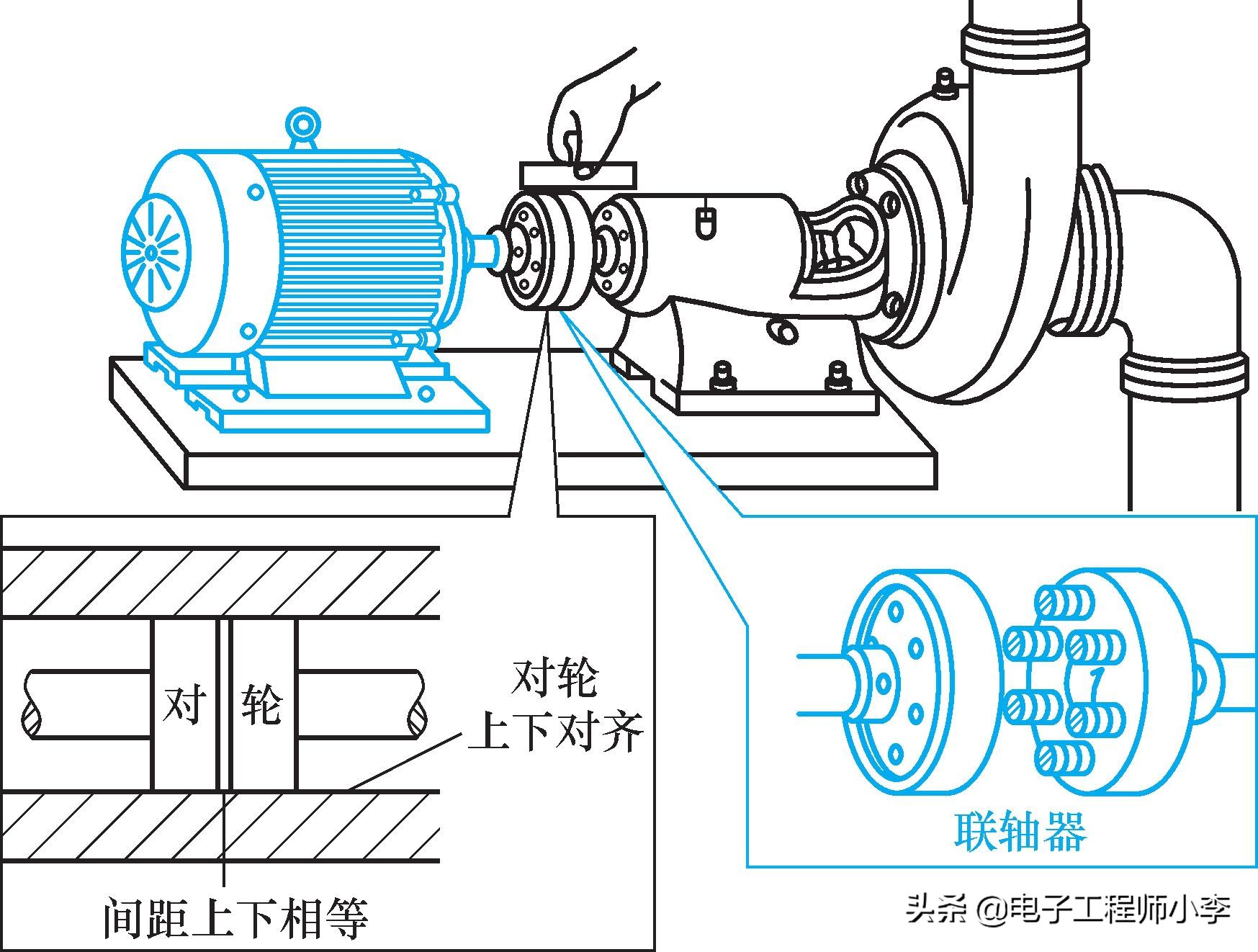

安装常用的弹性联轴器时，应将联轴器的两半分别安装在电机和机械的轴上，然后将电机移近接头处。当两轴在一条直线上时，电机底座的安装螺栓应先拧紧，但不要太紧。然后，如图7-15所示将钢尺放在联轴器的两半上，然后用手将电机的转轴旋转180。同时，用直尺检查联轴器转动时的高度是否有差异。如果高度不一致，要在电机座或机械传动座下面垫一些钢筋，使联轴器上下平衡，处于同一轴向位置。如果以上两个方面都调整好了，说明电机和机械轴处于同轴状态。调整两个半片联轴器，使端面与另一个车轮端面有1 ~ 2 mm的平衡间隙后，即可分别固定联轴器的机械部分和电机，拧紧地脚螺栓即可进行试运转。

图7-14电机皮带轮校正方法

图7-15联轴器安装和校准

5.电机供电管道安装

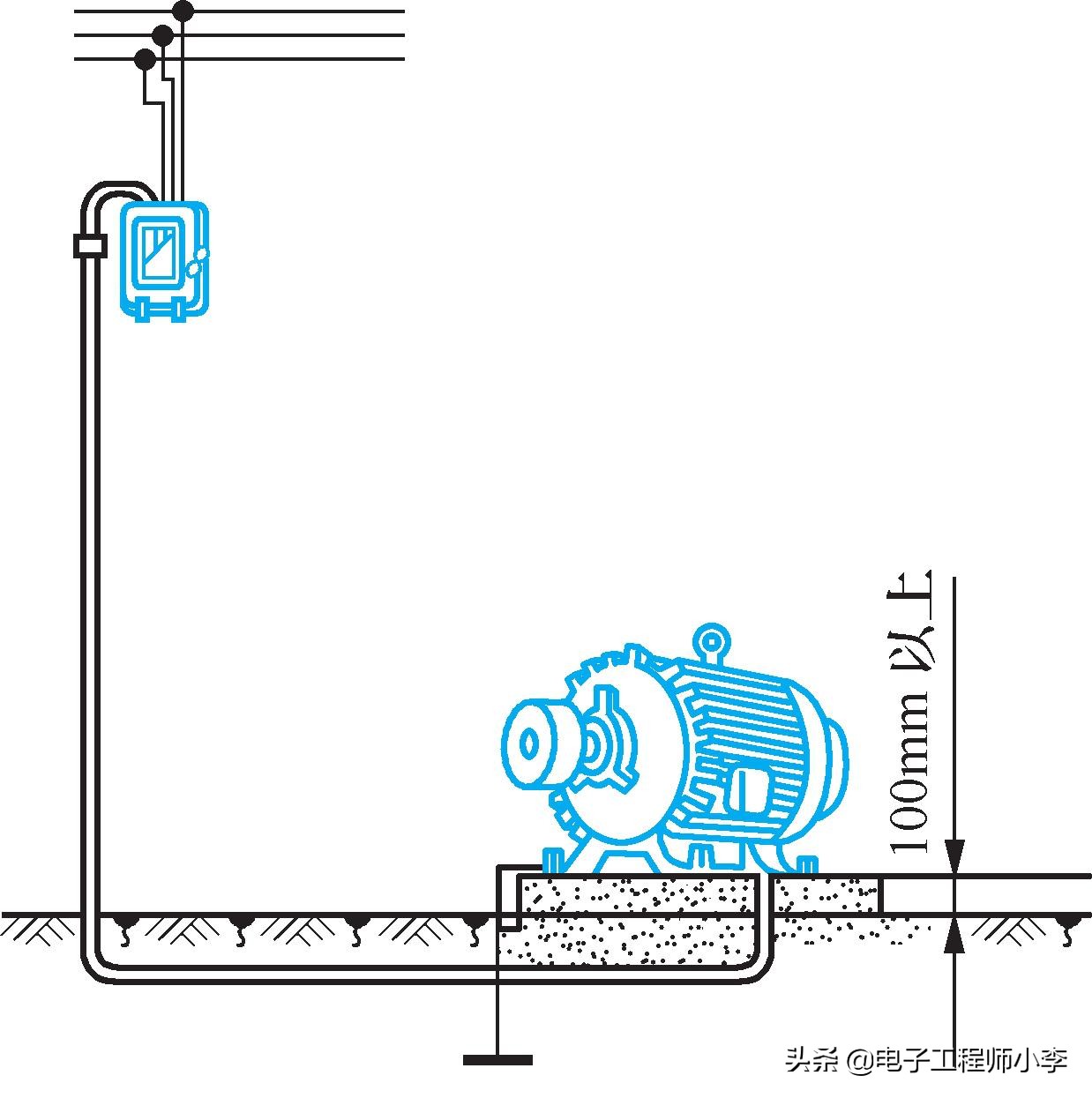

一般来说，安装电机电源线有两种方法。一种方法是将电机的四根动力电缆(其中一根为电机保护零线或接地线)穿入具有阻燃性能的塑料管内，然后从电源开关下的桩头处裸露至电机接线盒。另一种是预埋钢管法。这种方法安装美观，安装规整，安全系数高，使用寿命长，目前在很多地方或单位广泛使用。一般应在浇注混凝土前将带电线的钢管埋好，连接电机一端的钢管管口离地面不应小于100mm，最好用蛇形管(带)或软管伸入接线盒内，如图7-16所示。用钢管敷设电机电源线时，要求一台电机的三根电源线同时穿入该钢管，导线穿过的钢管应做接零或接地处理(穿线前两端应焊接零或接地螺丝，多股铜线在接三相四线零线或接地线的同时应接在电机外壳上)，以保证用电安全。

图7-16用钢管安装电机电源线

6.电动机的保护接地和中性安装

为了防止电动机绕组的保护绝缘层损坏时发生人身触电，必须为电动机安装保护接地线或保护接零装置，以确保人身安全。

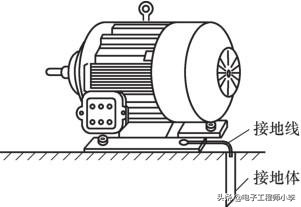

电动机接入三相电源时，如果电网中性点不直接接地，这些电动机应采取保护接地措施。方法是用接地线连接电机外壳。一般用粗铜线(不小于4mm2)与接地极可靠连接。这种方法称为保护接地，接地电阻一般不大于4。原理是电机一旦漏电，当人体接触电机外壳或通过金属管传导到其他金属接头时，人体电阻远大于接地电阻，泄漏电流主要通过接地线流入大地，人体不会通过大电流危及生命，从而保护人身安全。接地保护示意图如图7-17所示。

图7-17电机采用接地保护。

如果电网中性点直接接地，可采用保护性中性点连接。方法是用铜线将电机外壳与三相四线制电网的中性线连接起来。这种保护措施相对安全可靠，现在已经广泛使用。其原理是电机外壳一旦发生漏电现象，会迅速形成较大的短路电流，使电路中的保险丝熔断或使断路器等过流装置跳闸，从而断开电源，保护人免受电击。

值得注意的是，在同一三相四线制系统中，不允许部分电机设备外壳采用保护接地，其他电气部分外壳采用保护接地。

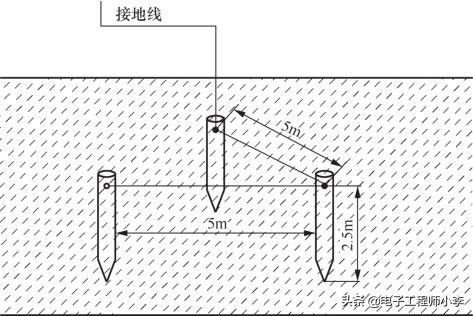

粗钢管、角钢等金属物体可作为埋设接地装置的接地极。钢管的壁厚最好不小于3.5毫米，长度一般在2-3米之间，但不小于2米.接地极应垂直埋设，如图7-18所示。为了便于打入地下，接地电极的前端做成尖头形状。为了降低接地电阻，接地极的数量应在三个以上，最好埋在地下形成三角形并连接在一起。在它们周围添加一些减阻剂。最后，接地体要保护好，避免被行人碰到。

图7-18接地体安装

电动机的使用

使用三相异步电动机时，应注意以下几点。

(1)三相异步电动机使用前，要详细对照铭牌，按照铭牌上的电压、频率、功率、转速等规格使用。

(2)使用电机前，进行外部机械检查，注意各部件是否完好，螺丝是否松动，检查有无杂物，转子能否转动。用手轻轻转动转子，检查轴承润滑，是否有噪音和摩擦，然后根据情况进行修理。

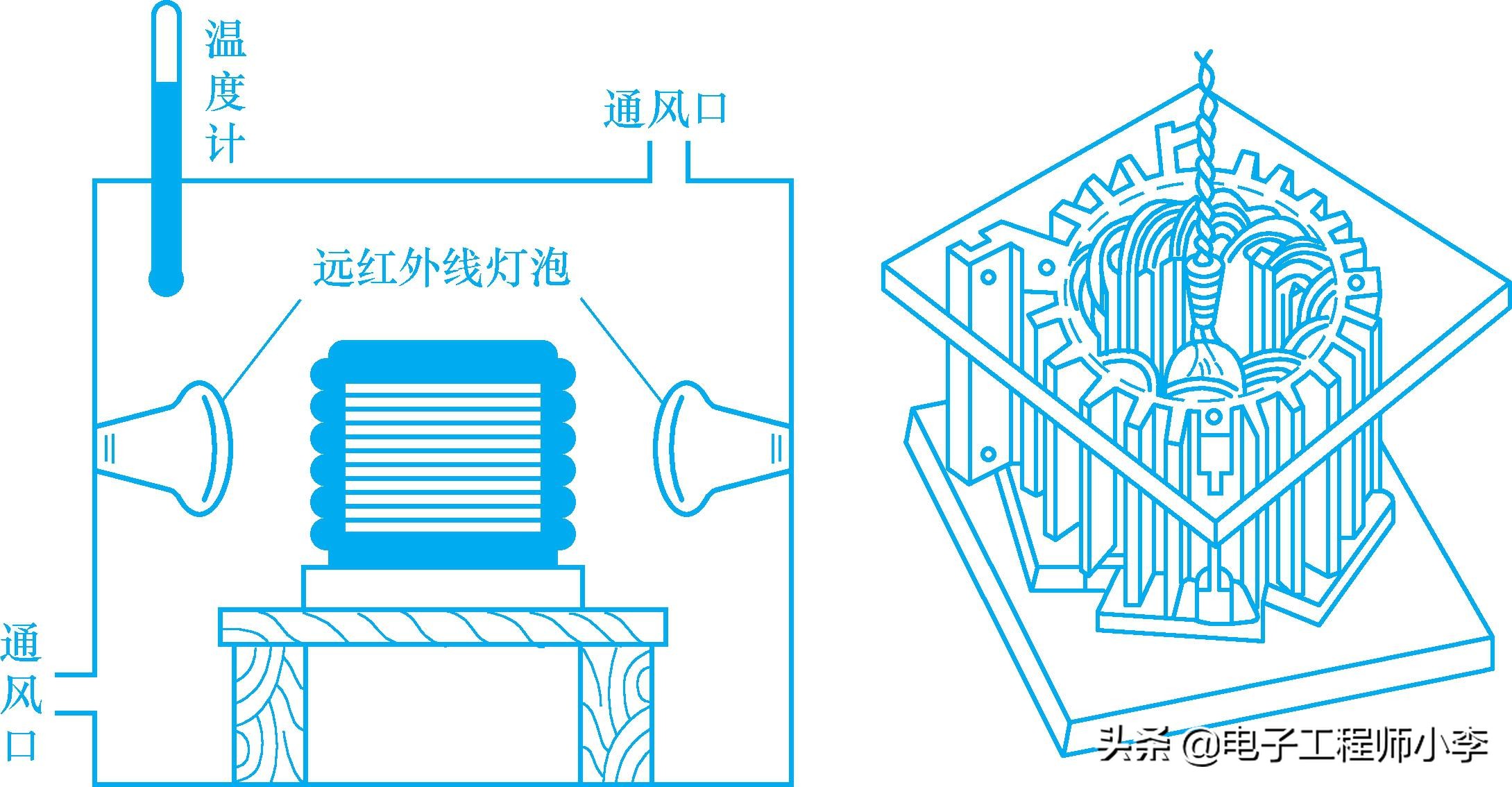

使用电机前，用500V兆欧表检查电机绝缘。电机绝缘电阻大于0.5m才能使用，小于0.5m要烘干。烘干方法是：如果有烤箱，可以把电机拆开，放在烤箱里烤。如果没有这种条件，可以将转子取出垂直放置(注意不要用硬物损伤线圈)，在电机定子中间放置一个150W的灯泡进行干燥处理，盖上厚布。如果电机很大，可以通过增加或减少灯泡的数量来调节温度。电机应在70 ~ 80烘烤7 ~ 8h，如图7-19所示。

(4)检查线电压是否与电机的额定电压一致，线电压的变化不应超过电机额定电压的5%。

图7-19电机干燥

检查线路连接是否正确，触点是否接触良好，保护装置是否完好。熔断器的额定电流应为电动机额定电流的1.5 ~ 2.5倍。

电机应正确接地。接线盒右下方有一个专用的接地螺丝，接地线要接在这个螺丝上。

电机允许用联轴器、直齿轮、皮带轮驱动，但4kW以上的两极电机不适合带传动。如果需要带传动，可以适当增加三角皮带的数量。

对于垂直安装的电机，轴伸端为

11.检查电机后，按照电机铭牌上的接线方法将电机接入电源，然后空载运行，检查旋转方向是否与实际要求一致。如果不是，先断开电源，然后打开接线盒，再切换电源引入线的任意两根线，然后空载运行15分钟。观察运转中有无异常声音、轴承漏油、电机发热等现象。

12、电机在使用过程中，应时刻注意防潮防尘，保持电机风道畅通，所有机械连接部件要紧固，电气接触点要保持清洁，接触良好。

13、电动机起动前应尽量降低负荷，降压起动可采用星-三角降压起动器或自耦变压器降压起动器。

14、经常使用的电机，应每半年左右进行一次维护、清洗和加油，以保证良好的润滑。

15.拆卸电机前，从轴伸端或非轴伸端取出转子更方便。

取出或装载转子时，必须特别注意不要碰撞定子绕组和刮伤铁芯表面。如果电机的气隙较大，可以在转子和定子之间插入薄纸板，起到保护作用。用钢丝绳吊出转子时，转子上系钢丝绳的地方必须垫上木垫，防止转子损坏或钢丝绳在转子上滑动。另外，换挂绳时，转子不要放在定子铁芯上，要在轴端垫上木板，带风扇的电机转子要从风扇端拉出。

16.更换绕组时，必须记下原绕组的形式、尺寸、匝数和线径，按正常方法更换绕组。

:

电动机定子绕组头尾端的判别

1.利用交流电源和灯泡区分电机三相绕组的首尾。

当三相电动机各绕组的首尾不能区分时，可用下列简单方法确定。

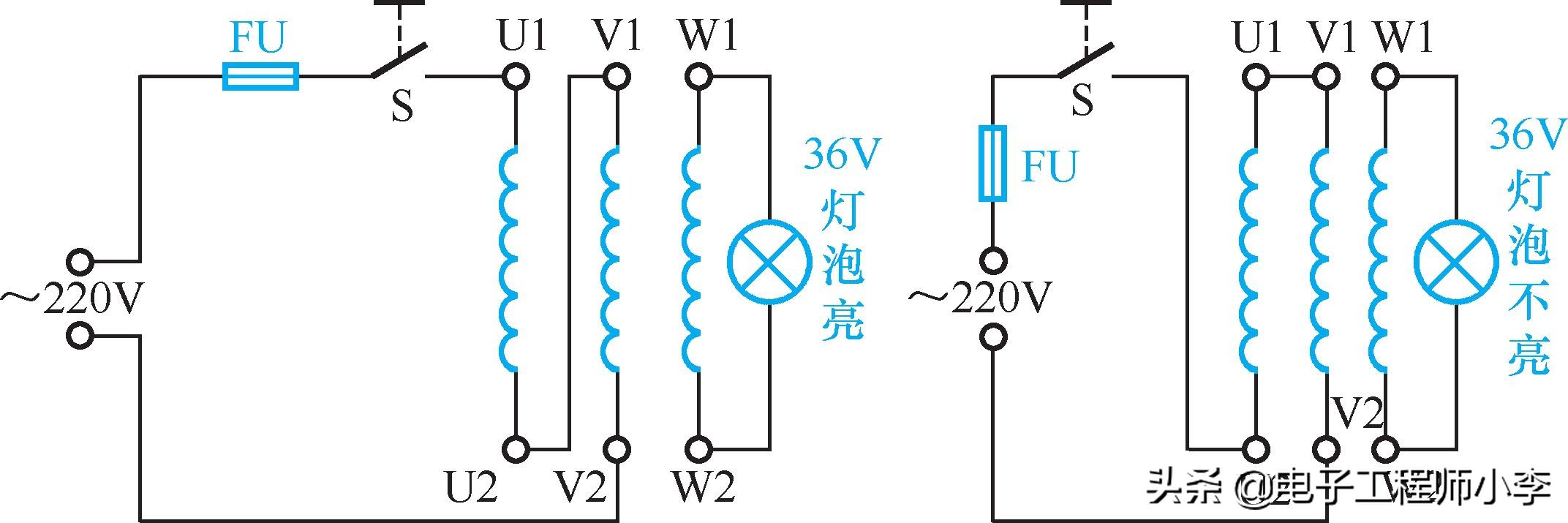

先用36V的低压灯作为测试灯，将电机每相绕组的两端分开，然后将两相绕组串联220V的电源，剩下的一相绕组两端用36V的灯泡连接。如果灯泡亮了，说明串联的两相首尾相连。灯泡不亮，说明头接好了，如图7-20。然后标出两相绕组的测量头尾，再将绕组的一相与原来接灯泡的一相串联，另一相接灯泡，再按上述方法将三相电机绕组头尾分开。

图7-20用交流电源和灯泡区分电机三相绕组的头尾。

2.用万用表判断电机三相绕组的首尾。

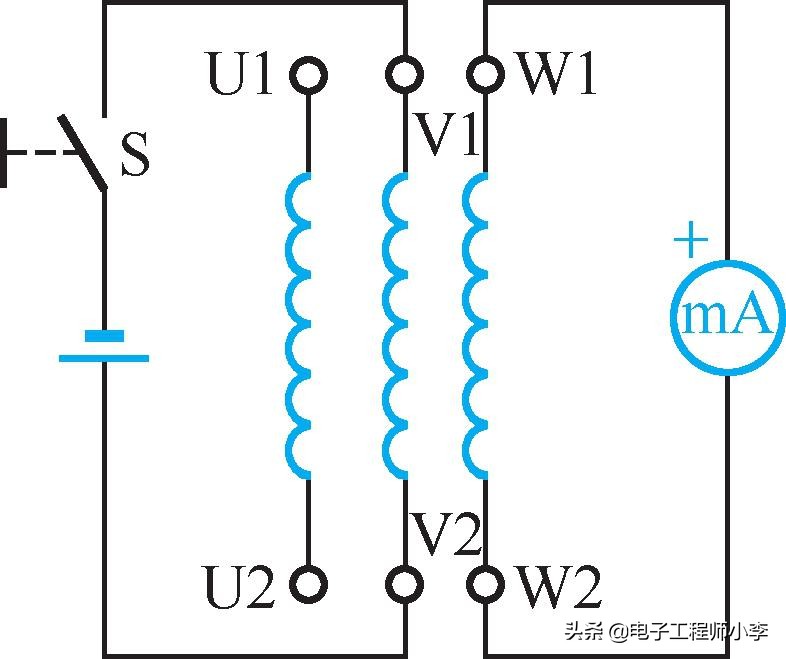

电机三相绕组的头尾，用万用表也很容易判断。先用万用表欧姆档测量电机六个端子中哪两个端子同相。然后将万用表的DC mA档放在最小档，将探针接在三相绕组的一相两端，再将干电池的正负极接在另一相的两端，如图7-21所示。当开关S闭合时，如果探针指示的电流为正，那么连接到蓄电池负极的端子和连接到万用表正极探针的端子将是相同的。以此类推，其他两相的头尾也很容易找到。

图7-21用万用表判断电机三相绕组头尾。

电动机的接线

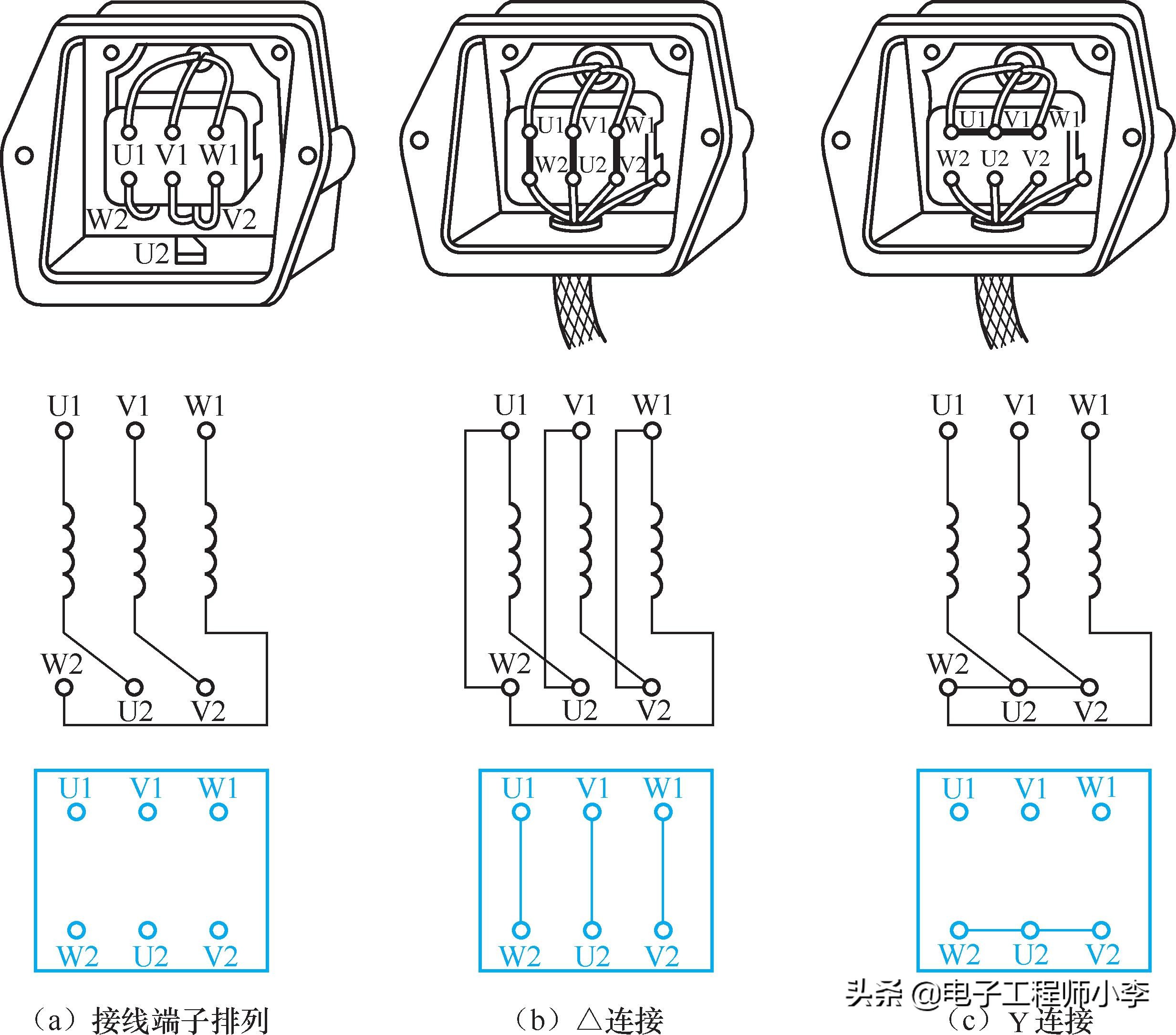

电机接线盒有两种接线方式：三角形连接(三角形连接)和Y形连接(星形连接)。当铭牌上标有220/380V和/Y字样时，表示供电电压为220V三相交流电时，定子绕组为三角形接法，供电电压为380V时，定子绕组应为Y形接法。接线方式不允许随意改变。目前Y系列电机在3kW及以下为Y型接法，4kW及以上为三角形接法。电机的额定线电压为380伏。

电机接线盒中有两排六个端子。规定上排三个端子从左到右编号为U1、V1、W1，下排三个端子从le开始编号为W2、U2、V2

当采用三角形接线时，按图7-22(b)所示方法连接，在电机接线盒内连接上下两用短路铜片，然后将三相电源分别接到U1、V1和W1上。即，三相定子绕组的第一相的尾端U2连接到第二相的首端V1，第二相的尾端V2连接到第三相的首端W1，第三相的尾端W2连接到第一相的首端U1，然后来自开关的三条线的末端分别连接到U1、V1和W1。如果有电机反转，任何两相线端都可以反转，即会正转。

图7-22电机接线
