电容器在用电线路中起到什么作用(电容器在电路中主要起什么作用)
文/ 发布于2022-12-08 浏览次数:376
电容器的结构和原理:

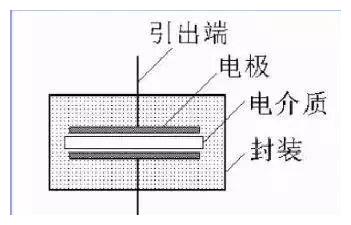

电容器结构图
电容器由两个绝缘的金属导体组成。因为两个金属导体是相互绝缘的,直流电不能直接通过电容器,但为什么交流电可以通过?这是关于它是如何工作的。
电容器充电时的电流方向和自由电子运动方向
电容器不充电时,内部正负电荷会因异性相吸而结合。因为相互抵消,自然不会有电位差,也不会有电压。但电荷在电场的作用下会发生运动:在外电场的作用下,电容器的负电荷会通过外接电源跑到电容器的负极,电容器的负极因为得到负电荷而带负电,而电容器的正极因为失去负电荷而带正电。因为电容器的两个电极是相互绝缘的,所以分离出来的电荷不能自动回到原来的位置。如果我们将电容器上的正负电荷放电,正负电荷会再次结合。这就是电容器的工作原理。
需要强调一点的是自由电子移动的方向和电流的方向是相反的!
电容器的表示方法:
一般来说,电容器用字母“C”表示,其基本单位是法拉(F)、毫法(mF)、微法(uF)、纳法(nF)和pF。
电容器的作用:储能、滤波、耦合、解耦、谐振、抑制高频干扰、提高功率因数等。
电容器的种类及相对应的用途:
电解电容主要用于储能、滤波、定时等。

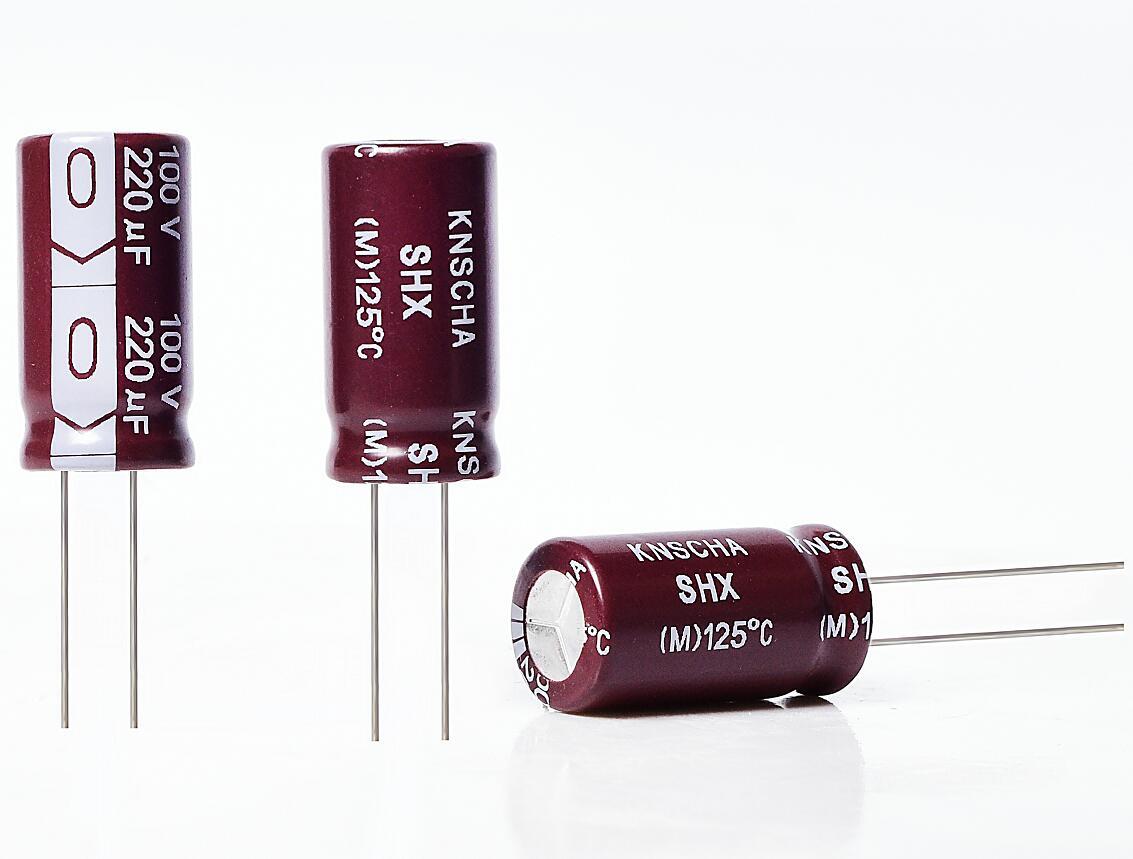

电解电容器

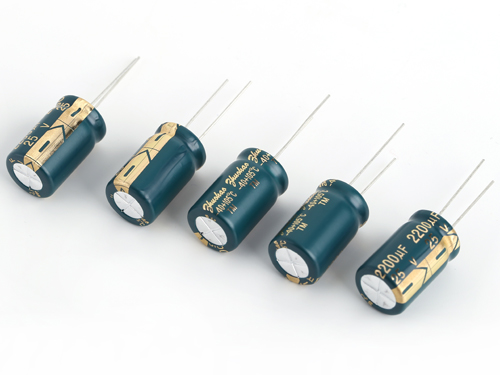

电解电容器
陶瓷电容器:主要用于耦合、去耦、吸收等。

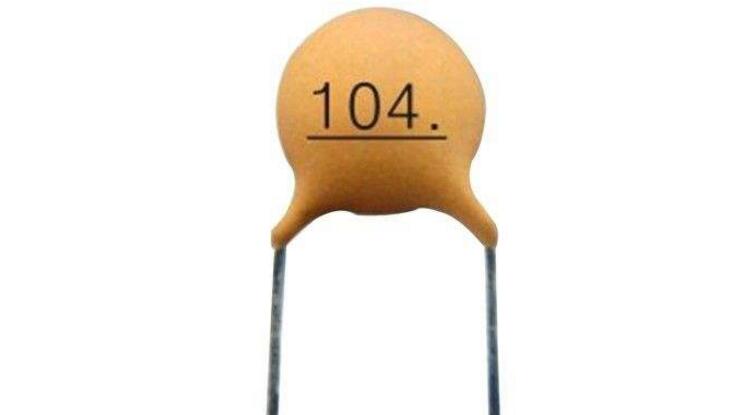

低压陶瓷电容器
高压陶瓷电容器
安全电容:开关电源的电源输入用于滤除高次谐波干扰。

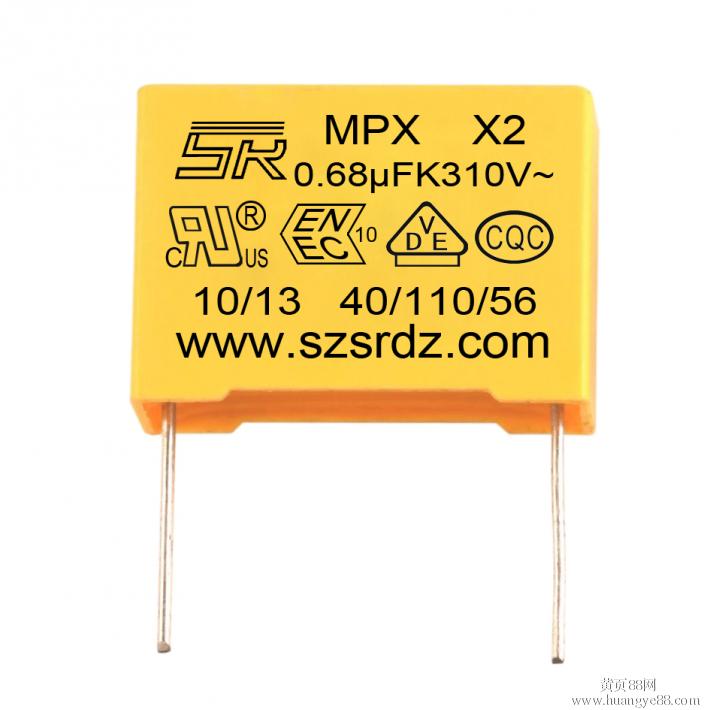

安培计x电容器

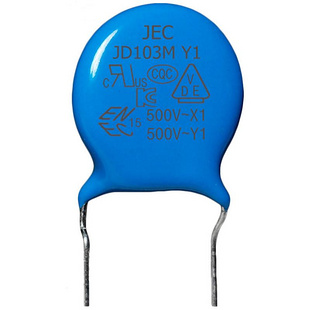

安全y电容器

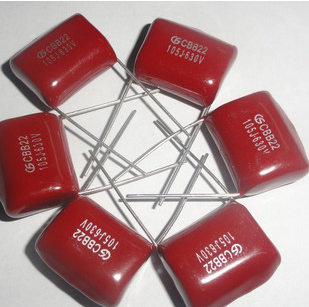

CBB电容器:用于耦合、限流、电机启动等。
CBB1主要用于限流和滤波。

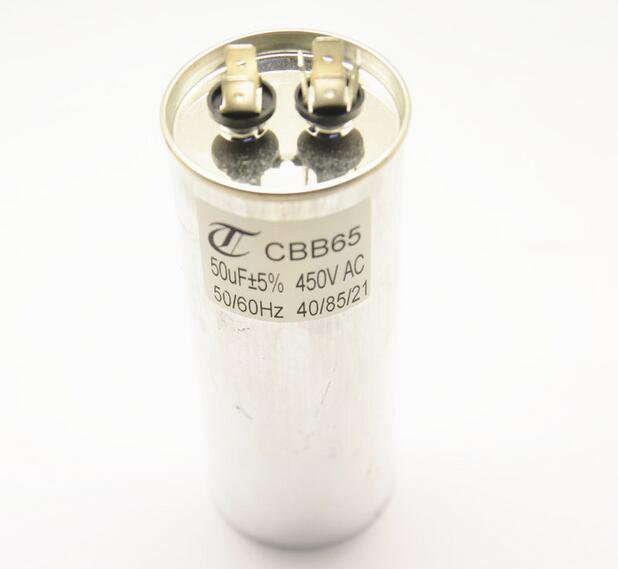

用于单相电机起动
聚酯电容:主要用于谐振、旁路和去耦。
聚酯电容器
聚酯电容器
钽电容器:由于没有电解液,所以使用寿命长,温度和高频特性优良,主要用于滤波。
直列式钽电容器
贴片钽电容器

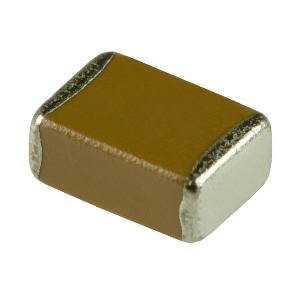

片式电容:体积小,更有利于集成。
以上是电容的原理、种类和作用。你都学会了吗?
