空调系统故障分析(空调控制电路故障与检修)

一、可控硅坏、室内机噪音

故障现象：停机后室内风扇转动缓慢，启动后发出刺耳的噪音。

原因分析：根据用户反映和现象分析，初步判断室内电机电源故障。检查室内风扇的电源电压。当电机关闭时，电机上有100伏的电压。电机关闭后，室内电机仍然缓慢持续运转。室内电机发热导致塑料电机框架受热变形，塑封电机位置偏移。这导致横流风扇叶片与底盘碰撞，发出令人不快的噪音和烧焦的气味。因此判断风扇控制晶闸管损坏。

解决方法：更换主控板。

体验：分体挂机室内风扇转速由可控硅控制。当电源电压较低或波动较大时，会造成可控硅单相击穿。当室内风扇关闭时，电机仍将缓慢转动。由于可控硅是单相击穿，电机供电不是正弦的，所以电机运行不平稳，噪音大。

二、室内风机关机后不停及未开机风机就运行

故障现象：停机后，室内风扇不会停止，但风扇会在不启动的情况下运转。

原因分析：根据用户反映的故障现象，发现室内风扇通电时在运转，遥控关闭时仍在运转。初步判断室内电机电源故障。检查室内风扇的电源电压，通电或断电时电机上都有158V的电压输出。所以室内电机通电后运转，判断是风扇控制的可控硅损坏。

解决方法：更换同型号控制器后，调试正常。

体验：分体挂机室内风扇转速由可控硅控制。当电源电压较低或波动较大时，会造成可控硅单相击穿。当机器停止或关闭时，室内风扇仍有电压，因此室内风扇不能关闭。

三、遥控器接收器坏

故障现象：遥控不启动。

分析：检查遥控器，将遥控器对准普通收音机，按遥控器上的任意键。收音机会有反应，说明遥控正常，故障出在室内机主控板或遥控接收器。打开室内机的盖子，检查220v输入电源和12v、5v电压是否正常。手动启动空调，空调能正常启动运行，说明主控板没有问题，故障出在遥控接收器的元器件上。经检查发现，控制器接收电路上的陶瓷电容(103Z/50v)绝缘电阻较小，只有几k，优质陶瓷电容应在10000 m以上，产生漏电流。

解决方法：直接切断103电容或更换显示面板后，空调一直正常运行。

总结：收不到遥控信号的原因有很多。除了上述电容泄漏，所有部件虚焊也会造成不接收。另外，空调的使用环境对遥控接收的影响也很大。湿度大时，冷凝水凝结在遥控显示面板背面焊点的脚上，电路板发霉，绝缘性能下降。焊点之间有漏电，导致遥控不启动或遥控失效。清洗电路板，用吹风机吹干，在遥控器显示面板背面焊一层玻璃胶，收音机的AM位置就可以用来检测遥控器是否发射信号。如果手动启动后空调运行正常，可以排除主控板故障，因此可以确定问题出在接收器。维修时，不能简单更换配件，尤其是短时间内反复维修。应仔细分析附件损坏的原因。

四、温度传感器故障

故障现象：空调制热效果差，风速一直很低。

分析：现场检查，风扇电机发热，风速很低，出风口很热。当空调模式改变时，可以在制冷和送风模式下调节高低风速，高低风速明显，这

温度传感器故障在空调故障中占很大比例。要准确判断，首先要了解它的功能。空调控制部件中有三个温度传感器：

1.室温传感器：主要检测室内温度。当室内温度达到设定要求时，它控制内外机的运行。制冷时，外部机组停止，而内部机组继续运行。制热时，吹余热后内部机组停止。

2.室内管温传感器：主要检测室内蒸发器盘管温度，在制热时起到防冷风、防过热、自动控温的作用。如果刚启动的盘管温度没有达到25，室内风扇就不运转；当温度达到25至38时，室内风扇将随着微风工作；当温度达到38或以上时，它将以设定的风速工作；当室内盘管温度达到57持续10S时，室外风扇将停止运转，当温度超过62持续10S时，压缩机也将停止运转。只有当温度降至52时，室外机才会投入运行。因此，当线圈电阻大于正常值时，室内机可能无法启动或保持低风速运行。当线圈电阻较小时，室外机会频繁停止室内机以吹送冷空气。制冷时起到防冻保护作用。当室内盘管温度持续2分钟低于-2摄氏度时，室外机停止运行。当室内盘管温度上升到7摄氏度或压缩机停止工作超过6分钟时，室外机继续运行。因此，当盘管阻力过大时，室外机可能停止运转，室内机吹自然风，导致不制冷故障。

3.室外除霜温度传感器：主要检测室外冷凝器盘管的温度。

当室外盘管温度连续2分钟低于-6时，室内机将进入除霜状态。当室外线圈传感器电阻过大时，室内机将无法正常工作。

五、空调不制冷、通讯故障

故障现象：室内机“运行”灯闪烁(其他灯熄灭)，内外机不工作。

原因分析：根据用户反映，机器正常启动，但没有用户反映。但是大约30分钟后，内外机停止工作，控制面板上的运行灯闪烁，按任何键空调都没有反应。拔掉电源后，机器可以正常工作，但30分钟后还是出现了同样的故障。因为关机前空调和制冷都正常，所以系统不会有问题。初步判断是外部信号问题，故障代码显示来自公司。

解决方法：在电脑板的信号线之间并联103个陶瓷片式电容，或者更换法华生产的抗干扰C3Y电脑板，排除故障。

经验：维修时，要善于观察故障发生时面板的指示状态，根据公司提供的故障代码，迅速找出故障原因。若室外管温度传感器故障或内外机信号连接线开路，无数字显示功能的“定时指示器”每秒闪烁一次；如果有数字显示功能，将显示E2代码，三相A系列“温度灯”闪烁，其他所有指示灯熄灭。

六、外界信号干扰

故障现象：工作时无规律自动关机，并伴有蜂鸣器异常连续蜂鸣。

分析：检查遥控器正常，应急正常，说明电源正常，主板正常，测量内部单元所有传感器正常。按照用户的说法，同时购买两台同型号的空调，一台正常，一台故障。怀疑有干扰源。发现故障机器的房间装有电子整流节能灯，无论何时关灯，机器都是正常的。当灯打开时，测量接收器的信号输入端有2V交流电。当灯关闭时，遥控器不工作时，测量电压为0V。机器正常。

解决方法：建议用户更换电子整流荧光灯品牌，机器正常。

体验：电子整流荧光灯产生的频率和波形叠加在遥控器发出的红外波形上，造成机器接收异常，频率干扰源。维修此类故障前，应仔细询问用户的使用方法，并观察机器的外部环境。空调的信号干扰源分为电磁干扰、频率干扰和电能质量差的红外干扰，本次故障属于前者。在加工时，可以在遥控接收头前面加一个透明的深色滤镜挡板，或者在接收板的线束上加一个磁环，或者更换改装的控制器。

七、电源相序保护

故障现象：开机时，“定时”灯和“运行”灯同时闪烁，系统停止。

原因分析：根据故障代码判断为室外机保护，压缩机强制运行，正常运行，检查压力开关正常，电源也正常。初步判断为相序检测保护，相序接通后压缩机突然反转，确认属于相序检测板故障。

解决方法：更换室外机测试板后空调运行正常。

经验总结：根据故障代码逐一排除，维修人员要有一定的电路工作原理维修经验。在检测故障时，应遵循间隔和复杂程度，以免走弯路(按照上面所说，调整相序后，反向开启压缩机，此时只需调整压缩机接线即可解决问题)。A系列采用三相供电，安装时安装人员有时会将相线与零线接在一起，也导致压缩机无法启动。维护期间，有必要

八、FS、DS控制面板按键失灵

故障：控制面板按钮失灵，遥控器可以操作。

分析：因为可以接收到遥控操作，所以可以排除是电脑主板的问题。经查，常州洪都生产的显示板上用于按键扫描的D1 ~ D12二极管使用的是低频二极管IN4007，而主程序中的按键处理是高频；个别控制面板与自身主板不兼容，按键操作时主程序无法正确响应按键发出的信号，导致按键操作失败。控制面板和主板故障主要是由常州洪都电子有限公司2004年2月之前生产的产品引起的。

解决方法：当发现此类故障时，可更换常州洪都电子有限公司2004年2月以后生产的控制面板或其他公司与我公司配套的控制面板，或将控制面板上的D1 ~ D12二极管更换为IN4148高频管。

总结：除了DS的按键故障，FS(Y)温度调节按键也可能出现故障。显示面板设计考虑到按键触摸留下的缝隙较小，塑料厂的塑料面板变形，与中间面板缝隙过小，导致操作失败。如果出现这种故障，只需更换相同型号的控制面板。

九、压缩机低压不起动

故障现象：机外压缩机启动时不启动。

原因分析：室内机工作正常，控制器外的压缩机电压输出正常，测得的压缩机电容正常。所以是压缩机问题。压缩机各绕组的电阻值正常。测量用户电压时，发现电压只有198V，但在标准设计标准的范围内，所以压缩机(48D129)的启动性能较差。

解决方法：更换一个35UF压缩机专用电容器，在压缩机电容器上并联一个辅助启动器。空调正常开启，不需要更换压缩机。

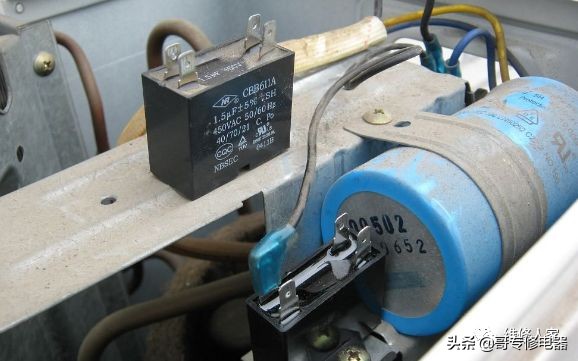

十、压缩机电容、风机电容

故障现象：制冷过程中，压缩机启动时，空气开关跳闸。

原因分析：空调开启制冷运行，压缩机一启动就跳闸，单独测试室内机运行正常，判断故障在室外机。打开室外机外壳，检查电源线L和N两端的电阻是否为，确保没有短路

分析：空调安装一年多，在一家餐厅使用，电源220V。用户反映空调工作一段时间后，一会儿制冷一会儿不制冷，无法正常工作。上门检查压力5Kg，电流12.5A怀疑冷凝器太脏。清洗冷凝器后，故障仍未消除。观察室外机，发现空调工作时外风扇电机转动缓慢，工作30分钟后风扇停止，压缩机电流上升停止。这个时候？解决方法：更换风扇和电容，调试正常。

总结：根据测试可以得出结论：风扇保护是由于风扇电容失效，风扇停止后系统散热不良，导致压机因过电流而停止，三分钟后压机又重新启动。如此反复，导致频繁启停。由此可以看出，有些故障是各种原因造成的，是电控与系统相互作用造成的。所以保养时要仔细检查观察，少走弯路。

十一、外机风扇电容坏

故障现象：启动无响应。

原因分析：根据故障分析，先检查电源，有220V输入，排除电源问题。测量电源插头L和N的电阻为无穷大，可能导致保险丝烧断或变压器烧坏。打开室内机面板检查主板，保险丝良好。测量变压器时，发现初级开路。

解决方法：更换变压器，正常测试机器，排除故障。

经验：维修时如果整机通电无反应，先从电源电路入手，这样才能快速准确地找出故障。

十二、变压器坏

故障：没有加热。

原因分析：机器开始升温，外风扇转动，压缩机不转动，四通阀关闭，测量内板四通阀继电器输出，交流接触器正常通电，强制按下交流接触器，压缩机启动，然后交流接触器线圈断开。

解决方法：更换交流接触器进行调试是正常的。

经验：如果内部机组供电正常，外部风机和四通阀正常，压缩机不工作，先检查接触器是否闭合，线圈电阻是否正常，再检查压缩机问题。交流接触器损坏通常是由于线圈烧损、触点松动、脏污和烧毁造成的。

十三、交流接触器

故障：不制冷。

分析：接通电源，内部机器工作正常。观察外机，压机启动时发出“嗡嗡”声，无法正常启动。测得的电压从230V降至138V，印刷机受到保护。确定电源有问题。通过检查用户电源插座，发现装修工使用接地线作为零线，处理后调试正常。

解决方法：将地线接到零线上。

经验：安装时，必须用N端接零线，不能接接地线。接地线和零线接反，也可能导致空气开关跳闸。当这个问题出现在新的装置中时，有必要检查电源。有时候供电线路太细，空调启动时电流大，电线上电压降大也会造成启动困难。除了电源线的问题，空气开关的大小也经常引起启动跳闸。
