单相电机的三根线怎么接(单相电机三根线怎么接线)

关于电机端子的连接方法，下面整理了关于单相和三相端子连接的知识以及三端子和六端子的区别，分享给各位电工朋友，希望在实际操作中对你有所帮助。

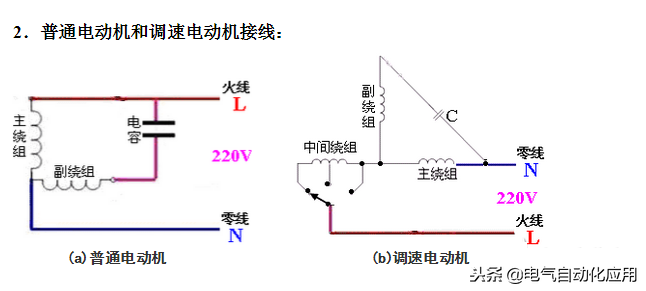

单相电机一般指由单相交流电源(AC220V)供电的小功率单相异步电机。这种电机通常在定子上有两相绕组，转子为普通鼠笼式。两相绕组在定子上的不同分布和不同的供电条件会产生不同的起动特性和运行特性。这和单相电机的接线有关系，下面会详细介绍。

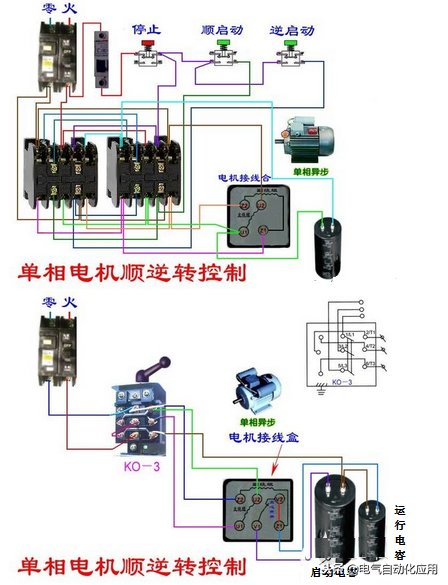

二，单相电机正反转接线图

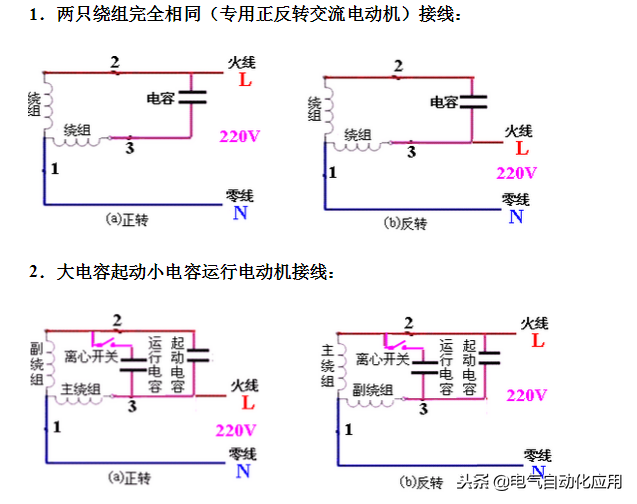

单相电机里面有二组线圈，一组是运转线圈（主线圈），一组是启动线圈（副线圈），大多的电机的启动线圈并不是只启动后就不用了，而是一直工作在电路中的。启动线圈电阻比运转线圈电阻大些，量下就知了。启动的线圈串了电容器的。也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。当这个串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。比起三相电动机的顺逆转控制，单相电动机要困难得多，一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂；二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。

三相电机接线柱怎么接

三相电机端子有两种接线操作模式。

第一种是星形(Y)连接，电机中三相定子绕组的首端或尾端连接，其他三相分别馈入U.V.W三相交流电运行，适用于三千瓦及以下的三相异步感应电机。

第二种方法是三角形()连接，即三相定子绕组的首尾连接。第一相绕组首端与第三相绕组尾端的连接可视为U相，第二相绕组首端与第一相绕组尾端的连接可视为V相，第三相绕组首端与第二相绕组尾端的连接可视为W相，分别接入U.V.W三相交流电源工作。适用于4kw及以上的三相异步感应电动机。但电机的接线方式应以实际铭牌接线为准。

三相异步电动机的三相绕组由六个端子引出，接在接线盒的六个端子上，标有符号D1、D2、D3、D4、D5、D6，其中D1和D4、D2和D5、D3、D6为一相，称为A、B、C三相绕组，如图1所示。

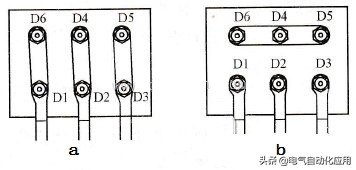

三相异步电动机有两种接线方式，一种是三角形接线，用符号“”表示；另一种是星形连接，用符号“Y”表示。所谓三角连接，是指用金属片将接线盒六个端子的上下接线柱连接起来，然后分别连接电源，如图2 (a)所示。所谓星形连接，就是上面三个端子用金属片连接，下面三个端子分别接电源，如图2 (b)所示。

电机的三相绕组用什么方式连接，取决于铭牌上标明的电压和连接方式。如果铭牌上注明电压为220/3 80V，接线方式为/y，说明电机有两种接线方式，适用于两种不同的电压。如果电源电压为220V，则应连接成三角形。如果误接成星形，接在各相绕组上的电压会从220V下降到220/radic；3=127V，电压过低电机无法启动。如果仍然承受额定载荷，容易造成过载而烧毁。如果电源电压为380V，则应采用星形连接。如果错接成三角形，每相绕组将承受380V的电压，导致定子电流增大，烧坏绕组。因此，正确的接线方式应使电机在正常工作时能承受等于或接近电机额定电压的电源电压。

3端子和6端子电机的连接和区别

三个端子在电机内部连接成星形或三角形，三根电源电缆出来。大部分功率较低的电机都采用这种方式。380V三相电源线只要直接接在三个极上，改变其中两个极的位置就可以改变电机的方向。

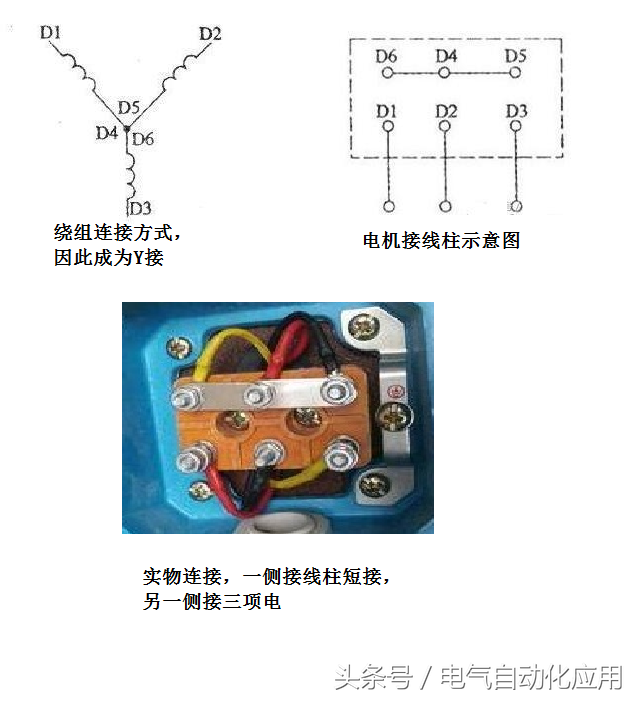

6.柱端子的连接方式有两种：星形连接和角形连接。如果是星形连接，其中三个端子水平连接在一起作为中点，其他三列可以按照上述三列连接方式连接。

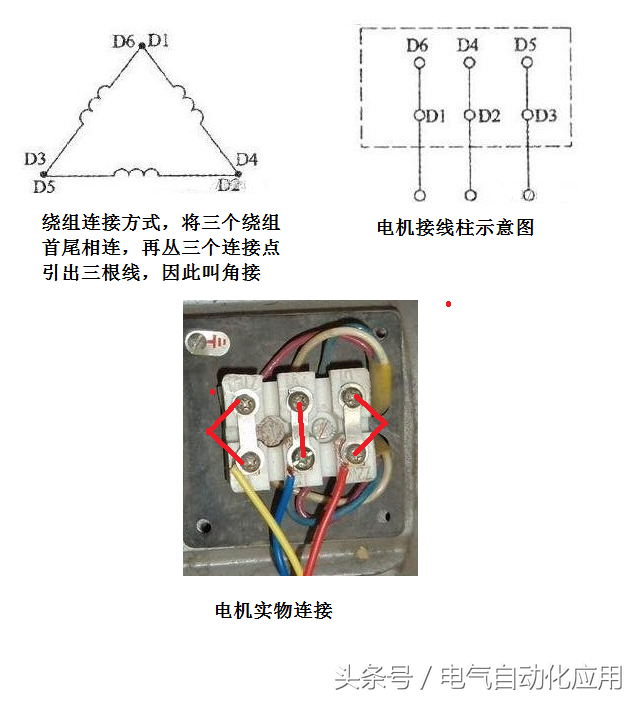

如果是角接，就把六根柱子的上下两根柱子连在一起，组成三组。注意星形连接和角形连接的转速和功率是不同的
