单相电机起动开关怎么接,单相电机启动方式图文解析

220V交流单相电动机的第一种起动方式，分相起动方式，如图1所示，有辅助起动绕组辅助，其起动转矩不大。运行速度保持大致恒定。主要用于电风扇、空调扇电机、洗衣机等电机。

其次，电机静止时，离心开关打开，启动电容参与供电后的启动工作。当转子转速达到额定值的70%到80%时，离心开关会自动跳开，启动电容完成任务断开。起动绕组不参与运转工作，但电机随着运转的绕组线圈继续运动，如图2所示。

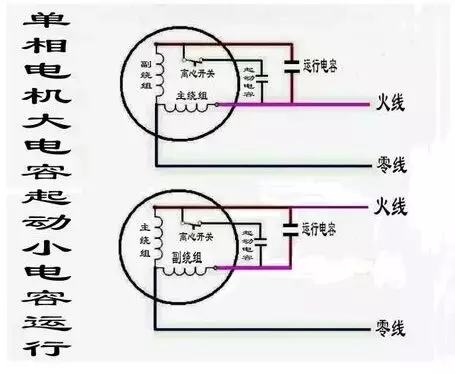

第三，当电机静止时，离心开关接通，启动电容参与供电后的启动工作。当转子转速达到额定值的70%到80%时，离心开关会自动跳开，启动电容完成任务断开。运行电容器串联在起动绕组上，参与运行工作。这种连接一般用于空气压缩机、切割机、木工机械等负载大且不稳定的地方。如图3所示。

如果带离心开关的电机不能在短时间内成功启动，绕组线圈会很快烧坏。电容值：双值电容电机，启动电容大，运行电容小，耐压一般大于400V V.

正向和反向控制：

图4是带有前进和后退开关的接线图。通常，这种电机的起动绕组和运行绕组的电阻值是相同的，也就是说，电机的起动绕组和运行绕组的线径和圈数完全相同。这种电机常用于洗衣机。这种正反向控制方法简单，不需要复杂的转换开关。

图1，图2，图3，正反控制，只需要切换1-2线或者3-4线就可以完成反转。

为了判断图1、图2、图3中的起动和运行绕组，起动绕组的DC电阻远大于运行绕组的，可以用万用表测量。一般来说，运行绕组的DC电阻是几欧姆，而起动绕组的DC电阻是十欧姆到几十欧姆。

图1电容器操作的接线电路

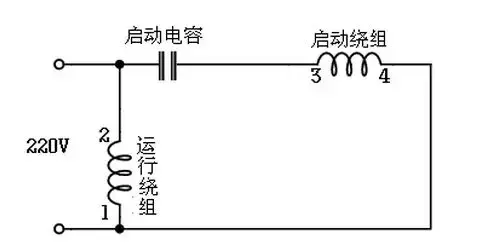

图2电容器起动型接线电路

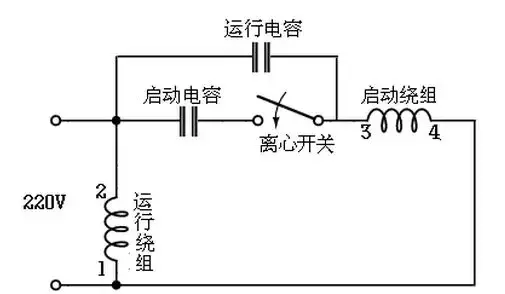

图3电容器启动操作型接线电路(二元电容器)

图4开关控制的正向和反向跳线

交流220v电机接线图
