作为一个电工，家里修家电肯定是常事，夏天修个风扇肯定是常事。维修时，在拆下所有线路后，特别是遇到二手维修故障时，经常会遇到判断哪根绕组线是单相电机的运行绕组线，哪根是起动绕组线的问题。

光是摸好像很麻烦。有些新手面对乱七八糟的三线，找不到一点头绪。其实掌握方法并不麻烦。只要发现单向电机内部其实有两个绕组：电阻相差不大的两个绕组，启动绕组电阻大，运行绕组电阻小！

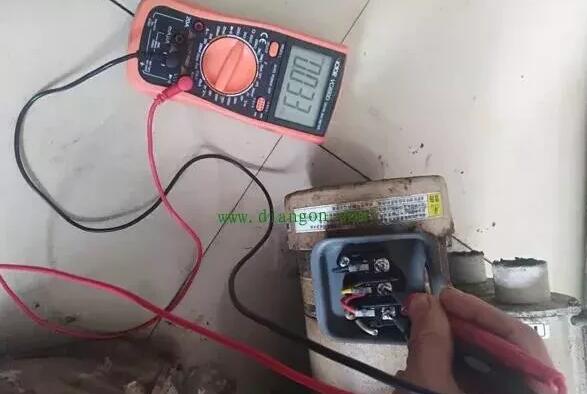

我来解释一下这句话的意思：首先我们用万用表的电阻档一个一个的测量。至于为什么要用这个档位，因为运行绕组和起动绕组的阻值一般比较接近，用这个档位来区分是最明显的。这样，通过测量绕组的电阻，找出公共端，就可以根据绕组的电阻确定哪个绕组是起动绕组，哪个绕组是运行绕组。

几乎所有家用电器中的单相电机都有三个端子，运行绕组用于连接220伏电源，起动绕组用于连接起动电容器。因为分工不同，他们的电阻值也略有不同。我们用万用表两两测量，比较最大电阻值，就是总电阻值。电阻值通常刚好等于另外两个测量绕组的总和。

测最大电阻时，运行绕组端和电容绕组端在唱针两端，剩下的一个是公共端。确定公共端子后，分别测量公共端子和另外两个绕组端子的电阻。电阻相对较小的为运行绕组端，电阻较大的为启动绕组端。然后做好标记，就可以轻松准确的连接电线了。

说起来好像有点麻烦。如果理解不好，建议你先了解一下单向电机的运行原理，再回来练习，这样就可以轻松掌握这个方法了！
